復古馬可水燈- 延時水燈IC芯片

延時水燈IC芯片

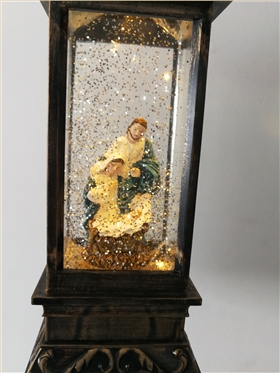

這款造型奇妙、歌聲優美的多功能復古馬可水燈。外觀十分美觀，可做擺放工藝品，放在臥室客廳等其他地方。也可做禮品送友人。功能也十分多，一共有三檔開關，撥動開關控制，一檔是做定時，延時開關，打開一檔可做6小時工作到18小時工作，工作時間到之后即自動停止工作。二擋是打開音樂功能，撥動開關即播放圣誕音樂，三檔即關閉功能。

延時水燈IC芯片功能說明

音樂IC EC3623-V01

主控IC LZ171009-0972-08D1

1、輸入電壓DC=5V，或電池3節AA，4.5V。

2、三檔功能，撥動開關控制，ON--OFF—TIMER，TIMER定時時間6H工作-18H停循環定時。

3、一路馬達電平輸出。

4、一路LED電平輸出，LED接暖白自閃蠟燭燈。

5、當開關撥動到ON檔時，24H腳接地，馬達常轉，LED蠟燭閃，一直工作。

6、當開關撥動到TIMER檔時，6H腳接地，馬達常轉，LED蠟燭閃，同時播放平安夜音樂，定時6H-18H循環，24小時循環功能，計時時鐘帶晶振。當24H和6H腳都不接地時，IC沒有輸出，都不工作。

7、有TRYME功能，當在OFF檔時，接入TRYME電源，可以演示功能。

8、當晶振不起振或起振不正常時，馬達不工作，OUT腳輸出1HZ閃。

9、參考電路圖：

深圳市麗晶微電子科技有限公司，定時ic芯片，延時IC芯片，可編程定時IC芯片，單片機開發。
