12小時-12小時循環定時芯片

返回列表 來源：麗晶微 查看手機網址
掃一掃!12小時-12小時循環定時芯片掃一掃!
 瀏覽：- 發布日期：2017-10-19 08:47:47【大 中 小】

12小時-12小時循環定時芯片，輸入電壓DC5V，有一個電源開關控制電源接通和斷開。定時IC
共有兩種循環定時模式，兩個定時指示燈，有兩個按鍵KEY1和KEY2分別控制，KEY1:12H-12H，對

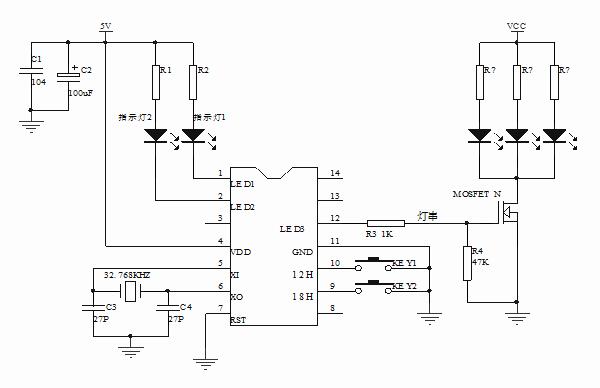

應指示燈LED1，KEY2：18H-6H，對應指示燈LED2。定時IC芯片
            定時器芯片有一路輸出控制LED3燈串，輸出高電平有效。上電LED3(臺燈)工作，不定時常亮，
此時兩個定時指示燈不工作。短按一下KEY1，LED3進入12H-12H循環定時模式，LED1指示燈常亮
（定時滅時LED1不會滅）。再短按一下KEY1  LED3進入不定時模式，LED1指示燈滅。短按循環。
上電短按一下KEY2，LED3進入18H-16H循環定時模式，功能同KEY1,只是定時時間不同。

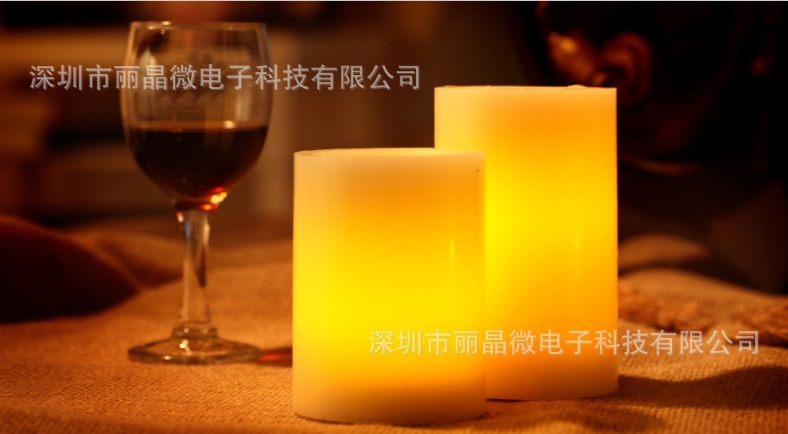

循環定時蠟燭IC

定時器IC工作中長按任意一個按鍵3秒，都會關機。OFF 時短按任意一鍵打開，進入不定時常
亮狀態，此時按任意一鍵進入對應的循環定時模式。兩按鍵在工作中可互相切換。比如在KEY1模
式下按KEY2，進入18H循環定時模式。在KEY2模式下按KEY1，進入12H循環定時模式。
