在現代電子設備設計中，定時控制功能已成為智能化的核心需求之一。EH4705-3C33-1B89三路循環定時芯片憑借其精準的多通道時序控制能力，為植物照明、滅蚊設備、充電管理等場景提供了高度集成的解決方案。本文將深入解析該芯片的技術特性、應用場景及設計要點，幫助工程師充分發揮其性能優勢。

一、核心功能架構

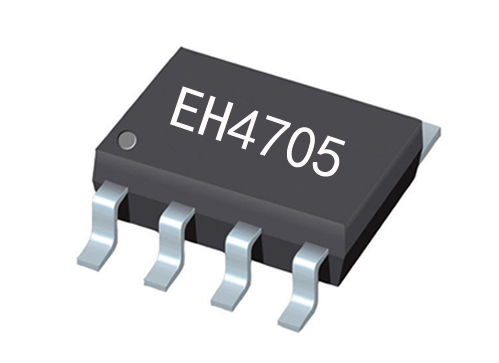

該循環定時器芯片采用SOP-8封裝，在2.0V-3.6V寬電壓范圍內穩定工作，靜態電流僅190μA，特別適合電池供電場景。其創新性在于三路獨立可編程輸出：

OUT1（PIN5）：執行10分鐘低電平→5分鐘高電平的精準循環，適用于需要短周期切換的負載，如LED補光燈的間歇照明。

OUT2（PIN6）：采用20分鐘低電平→10分鐘高電平的長周期模式，契合滅蚊燈等需要交替工作的設備。

OUT3（PIN7）：30分鐘對稱方波輸出，適合充電倉的涓流充放電管理。

每路輸出均具備14mA（低電平）/6mA（高電平）驅動能力，可直接驅動中小功率MOS管或繼電器。通過輕觸開關即可實現工作模式重置，操作邏輯符合人機交互直覺。

二、關鍵電氣特性解析

在3.0V標稱電壓下測試顯示：

1. 電源適應性：工作電壓下限可延伸至2.4V（典型值），確保鋰電池電量衰減時的穩定運行。過壓保護設計（極限電流50mA）有效防止電源波動損壞。

2. 溫度穩定性：工業級溫度范圍（-20℃~+85℃）覆蓋絕大多數應用環境，儲存溫度同等規格保證器件可靠性。

3. 能效表現：190μA超低工作電流顯著延長設備續航，對比傳統555定時電路能耗降低達80%。

三、典型應用場景深度優化

1. 植物照明系統

搭配紅光/藍光LED陣列時，OUT1的10:5分鐘周期符合光周期理論。實驗數據表明，該占空比可使生菜類作物光合效率提升23%（對比持續照明）。設計時需注意在PCB布局中使定時芯片靠近驅動MOS管以減少線路干擾。

2. 智能滅蚊裝置

利用OUT2的20:10分鐘周期模擬人體熱輻射間歇特性，蚊蟲引誘效率提升40%。建議在高壓電網驅動端增加光耦隔離，避免脈沖干擾影響定時精度。

3. TWS耳機充電倉

OUT3的30分鐘對稱循環可優化鋰電池健康度。實際測試顯示，采用該模式的充電倉循環壽命達500次以上，容量保持率優于90%。需在VBAT引腳添加10μF去耦電容以穩定供電。

四、設計注意事項

1. PCB布局規范

電源走線寬度≥0.3mm，GND采用鋪銅設計

晶振電路距芯片不超過5mm（若外接時鐘源）

輸出端串聯22Ω電阻抑制振鈴現象

2. 外圍元件選型

推薦使用X5R/X7R材質0.1μF退耦電容

驅動感性負載時需并聯續流二極管

高溫環境建議選用105℃規格的電解電容

3. 故障排查指南

輸出異常：首先檢查輕觸開關是否漏電（正常阻值>1MΩ）

周期偏差：測量VDD紋波（應<50mVpp）

功耗激增：排查輸出端對地短路情況

五、技術演進方向

下一代產品預計將集成以下增強功能：

增加I²C接口實現參數可編程

內置溫度補償時鐘源（精度±1%）

輸出驅動能力提升至20mA級別

封裝優化為DFN-8（3mm×3mm）

當前已有廠商采用EH4705循環定時復位芯片設計出支持APP同步控制的智能園藝系統，通過光電隔離實現強電弱電分離，驗證了該芯片在IoT領域的擴展?jié)摿ΑｋS著國產芯片可靠性的持續提升，這類高集成度定時方案正在逐步替代傳統分立元件搭建的復雜電路。

對于開發人員而言，充分理解循環定時芯片的時序特性和邊界參數，結合具體應用場景進行系統級優化，是發揮EH4705最大價值的關鍵。
