EC8228  8鍵觸摸檢測IC

一．概述

觸摸檢測IC芯片是一款使用電容感應式原理設計的觸摸芯片。此芯片內建穩壓電路供觸摸傳感器使用，穩定的觸摸效果可以應用在各種不同應用上，人體觸摸面板可以通過非導電性絕緣材料連接，主要應用是以取代機械開關或按鈕，此芯片可以獨立支持 8 個觸摸鍵。

二．特點

工作電壓：2.5V~5.5V(啟用內部穩壓電路)，2.0V~5.5V(禁用內部穩壓電路)

內建穩壓電路功能

 待機電流；3V 電壓，低速采樣率 8Hz 的睡眠模式下：典型值 4.5uA，提供 8 個直接輸出獨立端口， SPI 接口輸出，具有選項選擇有效鍵最大輸出時間大約為 80Sec 上電后需要 0.5Sec 穩定時間，在此期間內請勿觸摸按鍵面板，所有的功能觸摸無效， 自動校準

當所有按鍵在一段時間內沒有被觸摸到時，芯片系統重新校準時間約為 4.0Sec

三、功能描述

1.  靈敏度調節

PCB 板上感應焊盤尺寸大小及走線會直接影響靈敏度，因此靈敏度調節需要根據實際應用的 PCB 應進行調節，EC8228 提供一些外部調節靈敏度的方法。

1-1  改變感應焊盤尺寸大小

若其他條件固定不變，使用一個較大的感應焊盤將會增大其靈敏度，反之靈敏度將下降，但是感應焊盤的尺寸大小也必須是在其有效范圍值內。

1-2  改變面板厚度

若其他條件固定不變，使用一個較薄的面板也會將靈敏度提高，反之靈敏度則下降，但是面板的厚度必須低于其最大值。

1-3  通過調節外接電容( 參見圖 8-1)

當其他條件固定時，在可用范圍(1pF≦CJ0~CJ1≦50pF，1pF≦CJWA≦50pF)內增大 CJ0~CJ1，CJWA的值將降低靈敏度。當不連接任何電容，即在電容連接處處于懸空其靈敏度為最大。電容 CJ0~CJ1 用于調節工作模式下按鍵的靈敏度。電容 CJWA 用于調節睡眠模式下喚醒靈敏度。

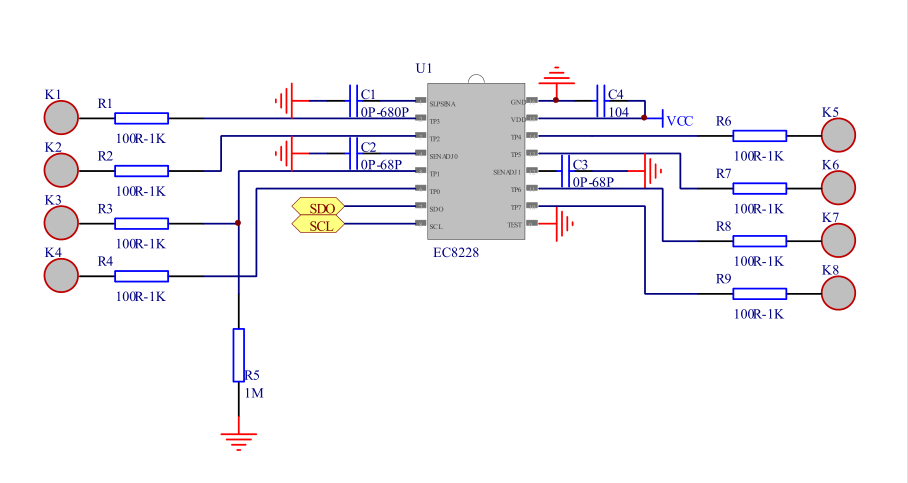

四、觸摸IC芯片參考電路圖：
