流水燈IC電路圖 EC220808-88B732 流水燈芯片20燈 一、功能說明： 供電方式：DC2.4V-4.5V上電工作流水閃，20個燈。
EC220808-88B732 流水燈芯片20燈
一、功能說明：
供電方式：DC2.4V-4.5V上電工作流水閃，20個燈。
二、電氣參數（VDD=5.0V TA=25℃）
參數
符號
最小值
典型值
最大值
單位
條件
工作電壓
VDD
2.4
3.0
4.5
V
工作電流
IOP
0.5
mA
驅動電流低電平輸出
IOL
13
mA
VOL=1.0V
驅動電流高電平輸出
IOH
-11
mA
VOH=2.0V
工作溫度
TA
0
25
60
℃
儲存溫度
Tstg
-20
25
90
℃
三、封裝腳位圖（SOP-8）
四、PIN引腳名稱及功能描述
管腳號
符號
功能描述
1
VDD
電源正
2
NC
懸空
3
OUT4
開關控制腳
4
OUT3
懸空
5
OUT2
輸出腳，低有效
6
OUT1
懸空
7
OUT0
懸空
8
GND
電源負

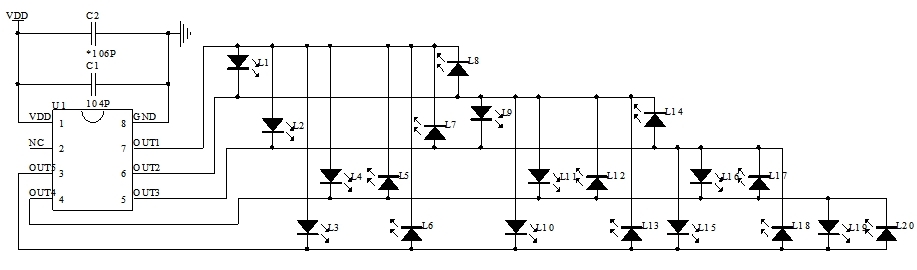

五、電路圖參考
LED順序
|
LED正極 |
LED負極 |
|
LED正極 |
LED負極 |
|
|
L1 |
OUT1 |
OUT2 |
L11 |
OUT2 |
OUT4 |
|
L2 |
OUT1 |
OUT3 |
L12 |
OUT4 |
OUT2 |
|
L3 |
OUT1 |
OUT5 |
L13 |
OUT5 |
OUT2 |
|
L4 |
OUT1 |
OUT4 |
L14 |
OUT3 |
OUT2 |
|
L5 |
OUT4 |
OUT1 |
L15 |
OUT3 |
OUT5 |
|
L6 |
OUT5 |
OUT1 |
L16 |
OUT3 |
OUT4 |
|
L7 |
OUT3 |
OUT1 |
L17 |
OUT4 |
OUT3 |
|
L8 |
OUT2 |
OUT1 |
L18 |
OUT5 |
OUT3 |
|
L9 |
OUT2 |
OUT3 |
L19 |
OUT4 |
OUT5 |
|
L10 |
OUT2 |
OUT5 |
L20 |
OUT5 |
OUT4 |
七、版本說明
版本
日期
描述
EC220808-88B732
2022/7/1
V01初版
|
