EC23083-38CE-AB4B錄音玩具芯片
一．功能說明
供電方式：DC4.5V AA*3干電池。兩個輕觸按鍵輸入，一路喇叭輸出。
撥動開關控制電源ON-OFF
OFF檔：關閉電源
ON檔：播放一首音源后進入待機，
KEY1鍵 長按后會有一個提示音此時按鍵可松開，然后可以錄音，再短按結束錄音并保存。此時短按可播放之前錄的聲音。
KEY2鍵：短按之后會隨機播放聲音。（音源按樣品）
二．電氣參數（VDD=5.0V TA=25℃）
參數
符號
最小值
典型值
最大值
單位
條件
工作電壓
VDD
2.2
3.0
5.5
V
工作電流
IOP
3
mA
VDD=3.0V，輸出懸空
靜態電流
ISTB
4
uA
VDD=3.0V
驅動電流低電平輸出
IOL
30
mA
VDD=3.0V，VOL=0.5V
驅動電流高電平輸出
IOH
14.5
mA
VDD=3.0V，VOH=-0.5V
過VDD極限電流
IVDDmax
50
mA
過GND極限電流
IGNDmax
50
mA
工作溫度
TA
0
25
60
℃
儲存溫度
Tstg
-25
25
85
℃

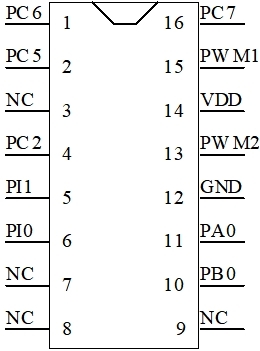

四．PIN引腳說明及功能描述
管腳號
符號
功能描述
1
PC6
咪頭信號口
2
PC5
680pF電容到GND
3
NC
懸空
4
PC2
10nF電容到GND
5
PI1
燒錄口
6
PI0
燒錄口
7
NC
懸空
8
NC
懸空
9
NC
懸空
10
PB0
語音觸發鍵
11
PA0
錄音鍵
12
GND
IC負極
13
PWM2
喇叭
14
VDD
IC正極
15
PWM1
喇叭
16
PC7
咪頭電容
五．電路參考
七．版本說明
版本
日期
描述
EC23085-12B9-512K-C877
2023/10/14
V01初版
EC23085-564C-512K-833A
2023/10/24
V02修改聲音
EC23085-A6FD-512K-1B1F
2023/10/28
V03改隨機
EC23083-E58C-3B83
2023/11/11
V04加大音量
EC23083-38CE-AB4B
2023/11/22
V05減小音量
|
