EH220223-1336-1408兩鍵6開18關定時芯片

一、功能說明

兩個輕觸開關輸入控制，三路輸出：2路主燈、1路指示燈。上電工作無定時對閃模式。

KEY1(定時/OFF鍵)：按一下6開18關定時指示燈亮，再按一下關,再按一下無定時,指示燈滅，依次循環。

KEY2(模式鍵)：按一下L1亮，按一下L2亮，再按一下L1 L2對閃。

有不斷電記憶，KEY1關后再打開記憶之前的LED模式。

無晶振或晶振壞的狀態下：無定時模式LED可正常工作。定時模式LED正常工作，定時指示燈不亮（提示晶振異常）但無定時。

6開-18關在18小時關待機時，短按KEY2鍵，無效。

二、電氣參數（VDD=5.0V TA=25℃）

供電電壓：2.2V-5V；

工作電流：1.5MA；

靜態電流：5UA；

驅動電流低電平輸出：14MA；

驅動電流高電平輸出：6MA；

過VDD極限電流：50MA；

過GND極限電流：50MA；

工作溫度：-10攝氏度-+70攝氏度；

儲存溫度：-20攝氏度-+100攝氏度；

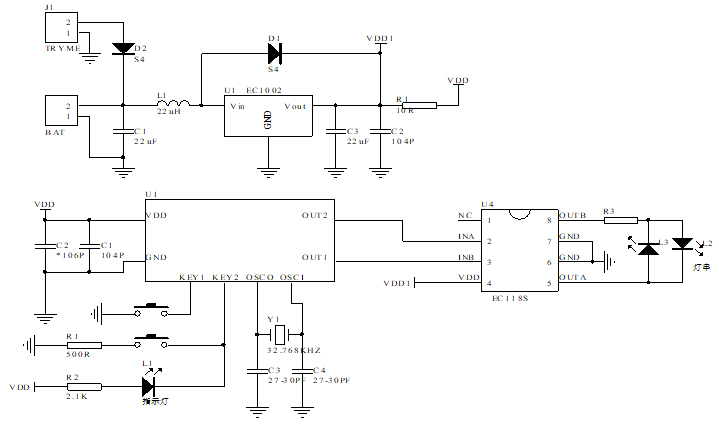

三、電路圖參考：

四、封裝尺寸圖：

五．版本說明：
