EH4A02-3E69-2BFE循環定時芯片；馬達停止工作并記憶2分鐘定時，待機23小時58分后馬達自動開啟 工作2分鐘自動關，24小時循環工作。如果馬達開啟后不按第二下，5分鐘后自動停，待機23小時55分鐘后馬達自動開啟工作5分鐘自動停，24小時循環工作。
EH4A02-3E69-2BFE循環定時芯片
一、功能說明
供電方式：DC3.7V 18650電池。兩個輕觸按鍵輸入：KEY1/KEY2，控制兩路輸出：1路指示燈、1路馬達。上電不工作。
KEY1鍵：長按2秒開機，開機后馬達不工作此時馬達無定時。指示燈2秒亮（200ms）一次。
KEY2鍵：開機狀態下短按一下馬達開始工作并開始計時下次馬達要工作的時間。最大計時5分鐘，5分鐘內短按一下馬達停止工作并停止計時。定時狀態下指示燈10秒亮（200mS）一次。
比如馬達工作2分鐘時短按一下按鍵，馬達停止工作并記憶2分鐘定時，待機23小時58分后馬達自動開啟 工作2分鐘自動關，24小時循環工作。如果馬達開啟后不按第二下，5分鐘后自動停，待機23小時55分鐘后馬達自動開啟工作5分鐘自動停，24小時循環工作。
二、電氣參數（VDD=5.0V TA=25℃）
參數
符號
最小值
典型值
最大值
單位
條件
工作電壓
VDD
2.4
3.0
5.0
V
工作電流
IOP
0.6
mA
VDD=3.0V，輸出懸空
靜態電流
ISTB
3
uA
VDD=3.0V，輸出關閉
驅動電流
Iol
30
mA
VDD=3.0V，Vol=0.6V
工作溫度
TA
-10
25
60
℃
儲存溫度
Tstg
-20
25
100
℃
三、封裝腳位圖（SOP-8）
四、PIN引腳說明及功能描述
管腳號
符號
功能描述
1
VDD
IC正極
2
NC
懸空
3
KEY2
Mode鍵，低觸發
4
KEY1
ON/OFF鍵，低觸發
5
OUT
馬達輸出，高電平有效
6
NC
懸空
7
L1
指示燈輸出，低電平有效
8
GND
IC負極

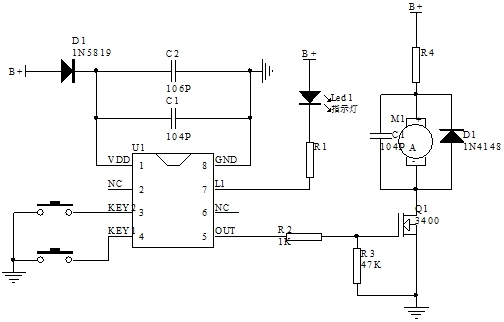

五、電路參考圖
六、封裝尺寸圖（SOP-8）
七、版本說明：
版本
日期
描述
EH4A02-3E69-2BFE
2024/10/18
V01初版
|
