EC191220-0BCF-9FE7警示燈芯片 一． 功能說明 供電方式：3.7v鋰電 一路觸發輸入，三路LED輸出，紅藍燈交替頻閃功能（紅，藍燈各8顆）、照明功能）（手電筒燈） 上電不工作，觸發按鍵長按2秒開關機，開機默認紅藍燈交替快閃 短按一下，紅藍燈交替慢閃； 再短按一下，紅藍燈交替爆閃3次； 警示燈芯片，紅藍雙閃肩燈芯片，LED爆閃信號燈肩燈指示燈芯片，夜跑夜行騎行尾燈芯片，鞋燈閃燈IC芯片方案開發
一．功能說明
供電方式：3.7v鋰電
一路觸發輸入，三路LED輸出，
紅藍燈交替頻閃功能（紅，藍燈各8顆）、照明功能）（手電筒燈）
上電不工作，觸發按鍵長按2秒開關機，開機默認紅藍燈交替快閃
短按一下，紅藍燈交替慢閃；
再短按一下，紅藍燈交替爆閃3次；
再短按一下，紅藍燈交替爆閃6次；
再短按，LED手電筒照明燈常亮；
再短按回到初始狀態，紅藍燈快閃,依次循環.
充電管理功能：電池電壓3.7V；充電時紅燈亮，充滿綠燈亮。
最大充電電流為500mAH。
二．電氣參數（VDD=3.0V TA=25℃）
|
參數 |
符號 |
最小值 |
典型值 |
最大值 |
單位 |
條件 |
|
工作電壓 |
VDD |
2.2 |
3.0 |
5.0 |
V |
|
|
工作電流 |
IOP |
|
600 |
|
uA |
Fcpu=227.5KHz@HIRC,455KHz |
|
靜態電流 |
ISTB |
|
|
1 |
uA |
VDD=5V,LVR 關,WDT 關 |
|
驅動電流低電平輸出 |
IOL |
|
10 |
|
mA |
Vol=0.7V |
|
驅動電流高電平輸出 |
IOH |
|
6 |
|
mA |
Voh=4.3V |
|
過VDD極限電流 |
IVDDmax |
|
|
50 |
mA |
|
|
過GND極限電流 |
IGNDmax |
|
|
50 |
mA |
|
|
工作溫度 |
TA |
0 |
25 |
70 |
℃ |
|
|
儲存溫度 |
Tstg |
-65 |
25 |
150 |
℃ |
|

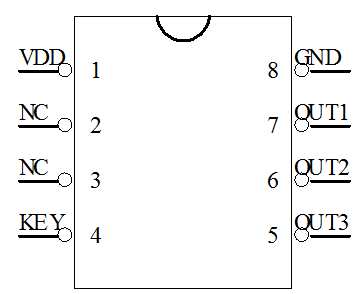

三．封裝腳位圖
|
序號 |
腳位 |
功能說明 |
備注 |
|
1 |
VDD |
電源正極 |
接電源正 |
|
2 |
NC |
懸空 |
|
|
3 |
NC |
懸空 |
|
|
4 |
KEY |
按鍵輸入 |
低觸發 |
|
5 |
OUT3 |
紅燈輸出 |
上電低電平，觸發高電平輸出 |
|
6 |
OUT2 |
藍燈輸出 |
上電低電平，觸發高電平輸出 |
|
7 |
OUT1 |
白燈輸出 |
上電低電平，觸發高電平輸出 |
|
8 |
GND |
電源負極 |
接電源負 |

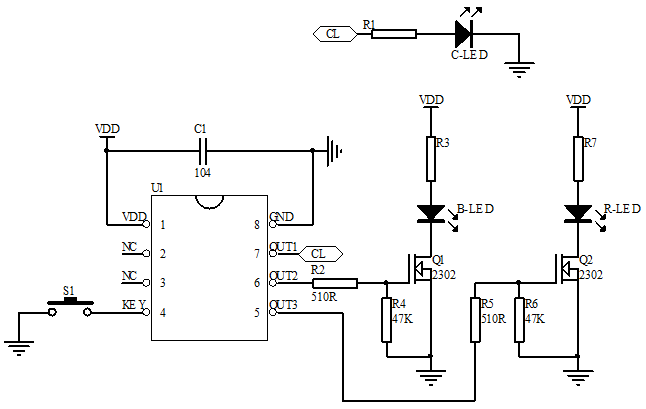

四．電路圖參考

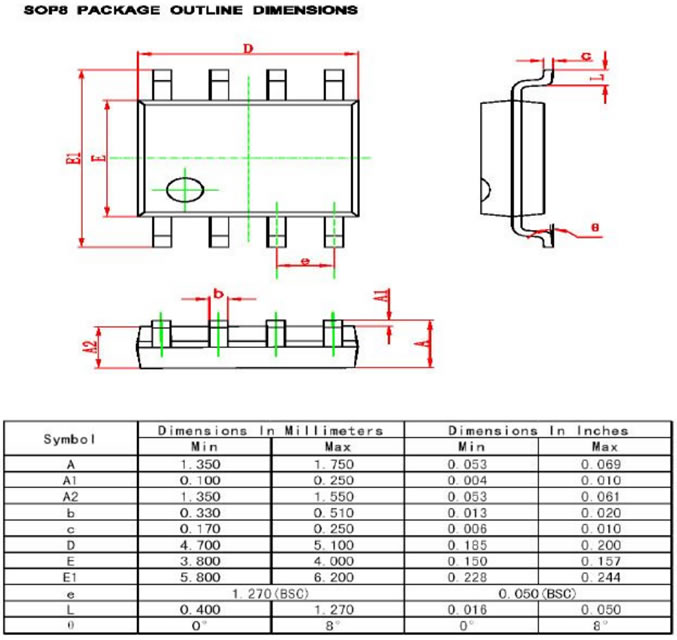

五．封裝尺寸圖
六．版本說明
|
版本 |
日期 |
描述 |
|
EC191220-0BCF-9FE7 |
2019/12/20 |
V01初版 |
|
|
|
|
深圳市麗晶微電子科技有限公司，專注于警示燈芯片，紅藍雙閃肩燈芯片，LED爆閃信號燈肩燈指示燈芯片，夜跑夜行騎行尾燈芯片，鞋燈閃燈IC芯片方案開發，咨詢熱線：0755-29100085
|
麗晶微芯片定制案例之遙控七彩潛水燈 深圳市某電子有限公司的李經理想開發一款遙控七彩閃燈IC芯片，用在戶外七彩潛水燈產品上面，之前李先生找到其他芯片定制的公司，未能達到理想的功能要求，后來找到了麗晶微電子。在業務與李經理的詳細溝通后了解到，其之前定制開發的樣品經測試，芯片靜態功耗太大.....查看詳情》》 |
|
麗晶微芯片定制案例之遙控電子蠟燭系列 惠州市某電子科技公司的劉經理想定制一批遙控電子蠟燭IC芯片，惠州市某電子公司專業研發生產銷售室內電子蠟燭，室外電子蠟燭，遙控定時電子蠟燭等多種電子蠟燭系列產品。隨著出口市場競爭壓力越來越大，劉經理在與多家芯片定制的公司合作后.....查看詳情》》 |

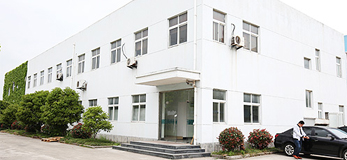

麗晶微創立于2002年，擁有一批技術精湛的的技術骨干，以及有著豐富經驗的電路設計團隊和專業創新能力高科技人才；工廠設備齊全，實力雄厚
