ECD032-V01-39D4 人體感應馬桶燈芯片
一． 功能說明
供電方式：AAA干電池*3節
兩路輸入：熱紅外人體感應、輕觸按鍵。四路LED輸出：R、G、B、5050白色照明燈
白天模式：熱紅外人體感應無效，可按鍵開啟R、G、B按鍵操作如下：
上電工作7秒，默認七彩閃，7秒后進入待機
按一下，紅燈亮
再按一下，綠燈亮
再按一下，藍燈亮
再按一下，黃（R+G）燈亮
再按一下，粉（R+B）燈亮
再按一下，天藍（B+G）燈亮
再按一下，暖白（R+G+B）燈亮
再按一下，R、G、B七彩閃
再按一下，滅，依次循環。
晚上模式：熱紅外人體感應有效,
上電工作7秒，默認七彩閃，7秒后進入待機，7秒后如果人體感應還有高電平輸入，照明燈馬上點亮。人體感應觸發后，點亮按鍵選擇顏色和照明燈。如果按鍵模式在滅檔，人體感應觸發后照明燈亮。中途觸發有效，以最后一次觸發為準延時2分鐘
晚上模式按鍵也可操作;
按一下，紅燈亮
再按一下，綠燈亮
再按一下，藍燈亮
再按一下，黃（R+G）燈亮
再按一下，粉（R+B）燈亮
再按一下，天藍（B+G）燈亮
再按一下，暖白（R+G+B）燈亮
再按一下，R、G、B七彩閃
再按一下，滅，進入滅模式后如果人體感應有觸發則會馬上點亮照明
按鍵切換燈光定時不變。
定時功能：觸發后開始計時2分鐘，2分鐘后LED自動滅。
二． 電氣參數（VDD=3.0V TA=25℃）
|
參數 |
符號 |
最小值 |
典型值 |
最大值 |
單位 |
條件 |
|
工作電壓 |
VDD |
2.2 |
3.0 |
5.0 |
V |
|
|
工作電流 |
IOP |
|
600 |
|
uA |
Fcpu=227.5KHz@HIRC,455KHz |
|
靜態電流 |
ISTB |
|
|
1 |
uA |
VDD=5V,LVR 關,WDT 關 |
|
驅動電流低電平輸出 |
IOL |
|
10 |
|
mA |
Vol=0.7V |
|
驅動電流高電平輸出 |
IOH |
|
6 |
|
mA |
Voh=4.3V |
|
過VDD極限電流 |
IVDDmax |
|
|
50 |
mA |
|
|
過GND極限電流 |
IGNDmax |
|
|
50 |
mA |
|
|
工作溫度 |
TA |
0 |
25 |
70 |
℃ |
|
|
儲存溫度 |
Tstg |
-65 |
25 |
150 |
℃ |
|

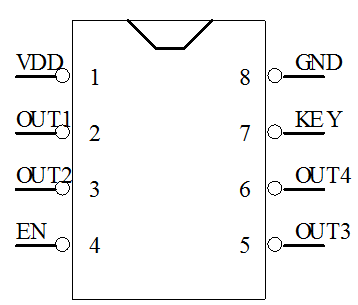

三． 封裝腳位圖（SOP-8）
|
管腳號 |
符號 |
功能描述 |
|
1 |
VDD |
電源正 |
|
2 |
KEY |
開關控制腳 |
|
3 |
NC |
懸空 |
|
4 |
RST |
外部上拉電阻 |
|
5 |
NC |
懸空 |
|
6 |
OUT2 |
上電低電平，觸發高電平輸出 |
|
7 |
OUT1 |
上電高電平，觸發低電平輸出 |
|
8 |
GND |
電源負 |

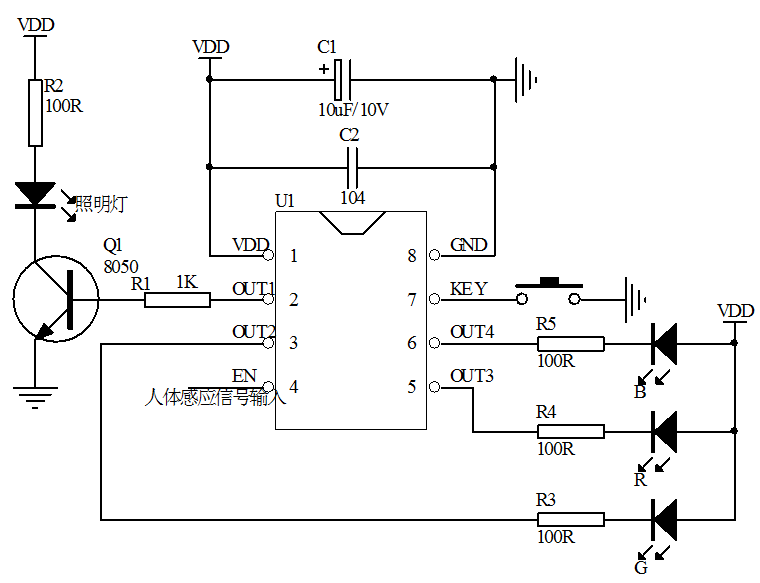

四． 電路圖參考
五．封裝尺寸圖（SOP-8）
六．版本說明
|
版本 |
日期 |
描述 |
|
ECD032-V01-39D4 |
2020/6/17 |
V01初版 |
|
|
|
|
