臺式分區電熱毯控制器功能說明：

一、工作電壓范圍和負載功率：

1、AC 190V-250V/MAX150W

二、顯示模式

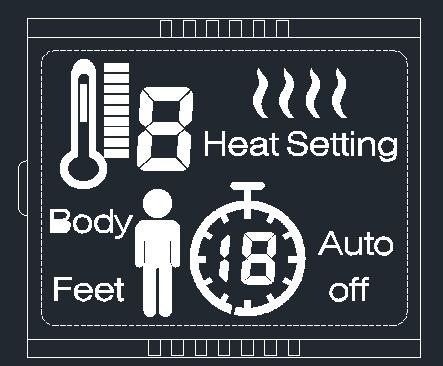

1、液晶屏顯示1個。

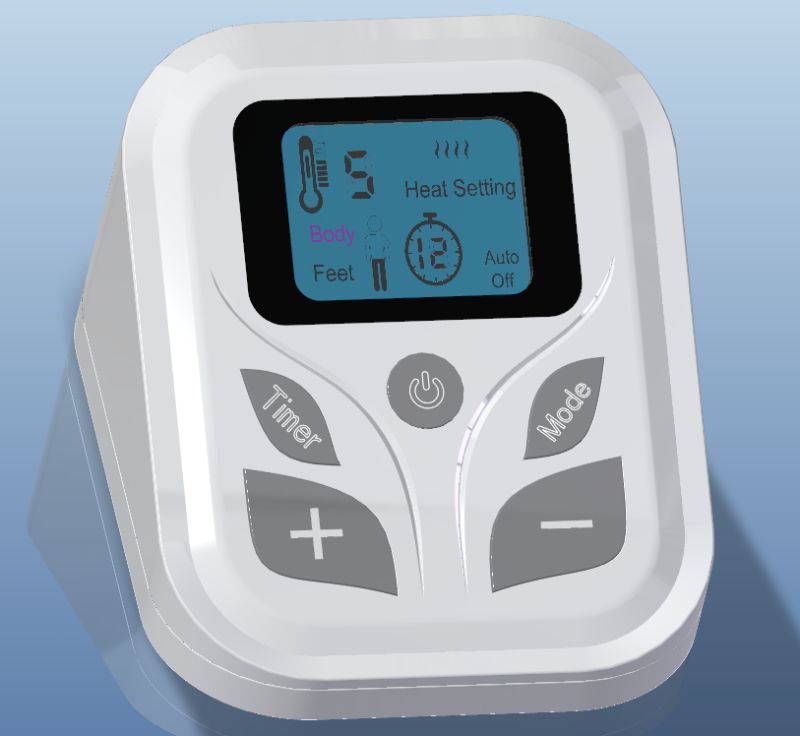

三．操作界面

四、控制程序

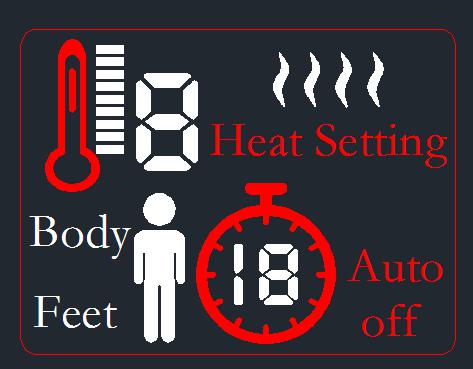

1、上電顯示屏點亮一秒鐘。無輸出，液晶屏顯示如下圖 （紅色顯示，白色不顯示）

2、開關鍵。上電后按該鍵2秒以上進入默認狀態（Body和Feet都是5檔3小時），液晶屏顯示如下圖（  紅色顯示，白色不顯示）。若在開機狀態，按該鍵2秒以上為關機，無顯示，無輸出。

3、默認狀態，（Body和Feet都是5檔3小時）。

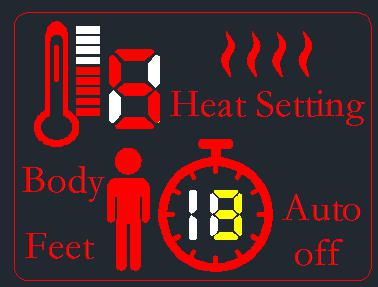

4、Timer鍵。在默認狀態時按該鍵第一次可進入定時設置狀態。定時數字18閃動，如下圖（紅色顯示，白色不顯示，黃色為閃動），閃動時間為3 秒，按+-鍵可增減定時時間，閃動停止后按+-鍵無作用。操作完成30秒后自動息屏。

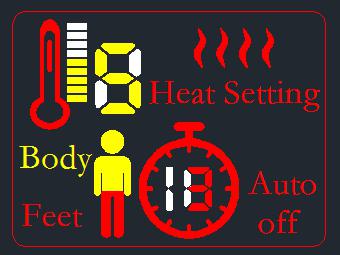

5、Mode鍵。在默認狀態按該鍵可進入溫度檔位設置狀態，第一次按該健Body和溫度檔數字8閃動，如下圖（紅色顯示，白色不顯示，黃色為閃動），閃動時間為3 秒，按+-鍵可增減Body溫度檔位，閃動停止后按+-鍵無作用。

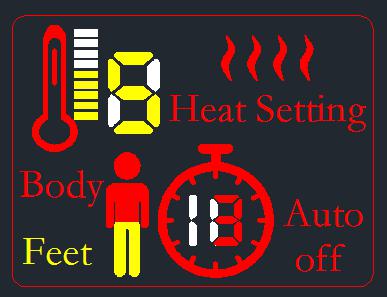

再次按該鍵Feet和溫度檔數字8閃動，如下圖（紅色顯示，白色不顯示，黃色為閃動），閃動時間為3 秒，按+-鍵可增減Feet溫度檔位，閃動停止后按+-鍵無作用。操作完成30秒后自動息屏。（檔位顯示最終的設置檔位）。

6、定時功能：1~12小時。

7、息屏狀態時按任何鍵可點亮顯示屏，再按按鍵方可操作。

8、定時結束后按任意鍵可進入最后設置的狀態。

9、4~9檔工作3小時后自動轉到3檔。

10、功率調節

設定功率共分9段：功率調節采用脈寬控制，周期為10秒。

1檔（20%）-2檔（30%）-4檔（40%）-4檔（50%）-5檔（60%）-6檔（70%）--7檔（80%）-8檔（90%）-9檔（100%）

四、故障保護

1)當檢測到感溫線與負載之間漏電電阻300K~150K之間時，停止輸出。小于150K時，檔位顯示“E”閃動。同時關閉輸出。其它符號不顯示。

2)當檢測到負載開路或外層感溫線開路時檔位顯示“P”閃動。同時關閉輸出。其它符號不顯示。

3)為了防止插座接觸不良，提示或控制其使用。要求連續3次掉電，控制器都將恢復初始狀態(關機)。

4) 以上檢測都在開機下進行。

臺式分區的保護。

1：檢測線開路，檔位數字顯示"P"其它不顯示。

2：公共線開路，檔位數字顯示"P",Body  Feet 和人體上下部都閃爍。

3：Body線開路，檔位數字顯示"P",Body和人體上部 閃爍。

4：Feet線開路，檔位數字顯示"P",Feet和人體下部閃爍。

5：短路時 檔位數字顯示“E"其它不顯示。
