    LZ180628-39CA-3CF1 太陽能草坪燈驅動IC芯片
    一，功能說明

    1、太陽能草坪燈控制芯片，太陽能充電，鋰電電池供電，太陽能充電光控功能，白天充電晚上亮，晚上亮燈方式為開機白燈電平信號輸出和RGB七彩變化,開啟后第一小時白燈全亮100%亮度，第2-4小時白燈亮50%亮度，4小時后到天亮-白燈亮25%亮度，4小時后RGB為關閉，意思是RGB只開4小時,RGB工作時持續亮度輸出，不隨白燈1-4小時變化）

    2、 第二天晚上開機重復前面功能；電壓檢測腳高于0.7v為白天（太陽能給電池充電）所有燈滅

    1. 第4腳為電源待機開關腳，默認為“開”，第一次長按2秒關機，再長按2秒開機,手動關機后，一定要手動開機后才能晚上自動工作。

    2. 白天時，長按開關腳2秒后，WL閃一次，表示關機，晚上時LED不會自動工作，WL閃二次，表示開機，晚上時LED自動開機。

      3.、四路輸出

        RL、GL、BL七彩漸明漸暗，   WL白燈常亮不閃
      二，極限電氣參數
           主控芯片工作電壓范圍是：DC2.2-5.5V

    參數

    符號

    數據

    單位

    工作電壓

    VDD

    -0.3~6.0

    V

    輸入電壓

    VIN

    GND-0.3～VDD+0.3

    V

    工作溫度

    TA

    -40～85

    ℃

    儲存溫度

    Tstg

    -65～150

    ℃

    流過VDD最大電流

    IVDDmax

    50

    mA

    流過GND最大電流

    IGNDmax

    50

    mA



    三，直流電氣參數
          主控芯片工作電壓是DC2.2-5.5V

    VDD=5V，TA=25℃

    特性

    符號

    引腳

    條件

    最小

    典型

    最大

    單位

    工作電壓

    VDD



    FCPU=0~9MHz（內部振蕩器）

    3.6

    -

    5.5

    V

    工作電壓

    VDD



    FCPU=0~8MHz（內部振蕩器）

    2.7

    -

    5.5

    V

    工作電壓

    VDD



    FCPU=0~4MHz（內部振蕩器）

    2.2

    -

    5.5

    V

    工作電壓

    VDD



    FCPU=0~2MHz（內部振蕩器）

    1.8

    -

    5.5

    V

    工作電壓

    VDD



    FCPU=0~1MHz（內部振蕩器）

    1.8

    -

    5.5

    V

    工作電壓

    VDD



    FCPU=0~500KHz（內部振蕩器）

    1.8

    -

    5.5

    V

    工作電壓

    VDD



    FCPU=0~455KHz/2（內部振蕩

    器）

    1.8

    -

    5.5

    V

    工作電壓

    VDD



    FCPU=0~32KHz（內部振蕩器）

    1.6

    -

    5.5

    V

    輸入漏電

    ILEAK

    所有輸入腳

    VIN=VDD,0

    -1

    -

    1

    uA

    輸入高電平 0

    VIH0

    所有輸入腳

    SMTEN=1,SMTSEL=1

    VDD=5V

    2

    -

    -

    V

    輸入高電平 0

    VIH0

    所有輸入腳

    VDD=3V

    1.6

    -

    -

    V

    輸入低電平 0

    VIL0

    所有輸入腳

    SMTEN=1,SMTSEL=1

    VDD=5V

    -

    -

    0.8

    V

    輸入低電平 0

    VIL0

    所有輸入腳

    VDD=3V

    -

    -

    0.6

    V

    輸入高電平 1

    VIH1

    所有輸入腳

    SMTEN=1,SMTSEL=0

    VDD=5V/3V

    0.8VDD

    -

    -

    V

    輸入低電平 1

    VIL1

    所有輸入腳

    SMTEN=1,SMTSEL=0

    VDD=5V/3V

    -

    -

    0.2VDD

    V

    輸入高電平 2

    VIH2

    所有輸入腳

    SMTEN=0,SMTSEL=X

    VDD=5V

    2

    -

    -

    V

    輸入高電平 2

    VIH2

    所有輸入腳

    VDD=3V

    1.5

    -

    -

    V

    輸入低電平 2

    VIL2

    所有輸入腳

    SMTEN=0,SMTSEL=X

    -

    -

    1.0

    V

    輸出高電平

    驅動電流

    IOH

    所有輸出腳

    VOH=VDD-0.7V,VDD=5V

    6

    -

    -

    mA

    輸出低電平

    驅動電流

    IOL

    所有輸出腳

    VOL=0.7V,VDD=5V

    10

    -

    -

    mA

    靜態功耗 1

    ISB1

    VDD

    關 LVR、LVD，關 WDT

    -

    0.1

    1

    uA

    靜態功耗 2

    ISB2

    VDD

    關 LVR，開 LVD，關 WDT

    -

    7

    30

    uA

    靜態功耗 3

    ISB3

    VDD

    開 LVR，關 LVD，關 WDT

    -

    7

    30

    uA

    靜態功耗 4

    ISB4

    VDD

    開 LVR、LVD，關 WDT

    -

    7

    30

    uA

    靜態功耗 5

    ISB5

    VDD

    關 LVR、LVD，開 WDT，VDD=5V

    -

    0.9

    3

    uA

    靜態功耗 5

    ISB5

    VDD

    關 LVR、LVD，開 WDT，VDD=3V

    -

    0.3

    2

    uA

    靜態功耗 6

    ISB6

    VDD

    關 LVR、LVD，RTC 模式，VDD=5V

    -

    10

    20

    uA

    靜態功耗 6

    ISB6

    VDD

    關 LVR、LVD，RTC 模式，VDD=3V

    -

    3.3

    7

    uA

    動態功耗

    IDD

    VDD

    FCPU=8MHz@HIRC=16M/2T

    -

    2

    -

    mA

    動態功耗

    IDD

    VDD

    FCPU=8MHz@XT=16M/2T

    -

    2.5

    -

    mA

    動態功耗

    IDD

    VDD

    FCPU=4MHz@HIRC=8M/2T

    -

    1

    -

    mA

    動態功耗

    IDD

    VDD

    FCPU=4MHz@XT=8M/2T

    -

    1.5

    -

    mA

    動態功耗

    IDD

    VDD

    FCPU=2MHz@HIRC=4M/2T

    -

    550

    -

    uA

    動態功耗

    IDD

    VDD

    FCPU=2MHz@XT=4M/2T

    -

    1.2

    -

    mA

    動態功耗

    IDD

    VDD

    FCPU=1MHz@HIRC=2M/2T

    -

    300

    -

    uA

    動態功耗

    IDD

    VDD

    FCPU=500KHz@HIRC=1M/2T

    -

    250

    -

    uA

    動態功耗

    IDD

    VDD

    FCPU=455KHz/2T@HIRC=455K

    -

    220

    -

    uA

    動態功耗

    IDD

    VDD

    FCPU=455KHz/2T@XT=455K

    -

    350

    -

    uA

    動態功耗

    IDD

    VDD

    開低功耗，開 LVR、LVD，

    FCPU=LIRC/2T,VDD=5V

    -

    9.2

    -

    uA

    動態功耗

    IDD

    VDD

    開低功耗，開 LVR、LVD，

    FCPU=LIRC/2T,VDD=3V

    -

    7.2

    -

    uA

    動態功耗

    IDD

    VDD

    開低功耗，開 LVR、LVD，

    FCPU=FLEXT32K/2T,VDD=5V

    -

    22.2

    -

    uA

    動態功耗

    IDD

    VDD

    開低功耗，開 LVR、LVD，FCPU=

    FLEXT32K/2T,VDD=3V

    -

    9.2

    -

    uA

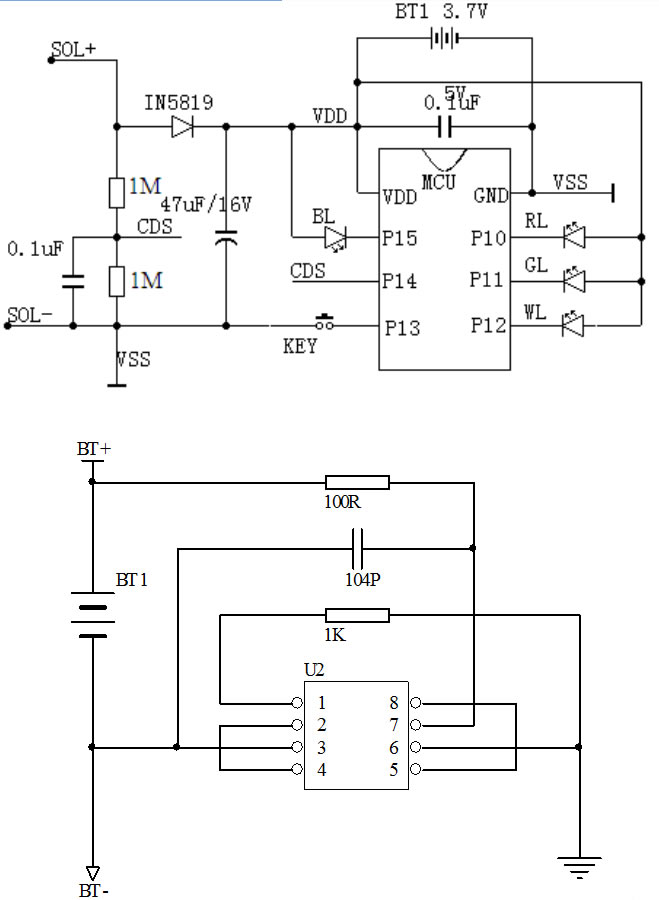

    五、參考電路圖：


    太陽能草坪燈驅動IC芯片
