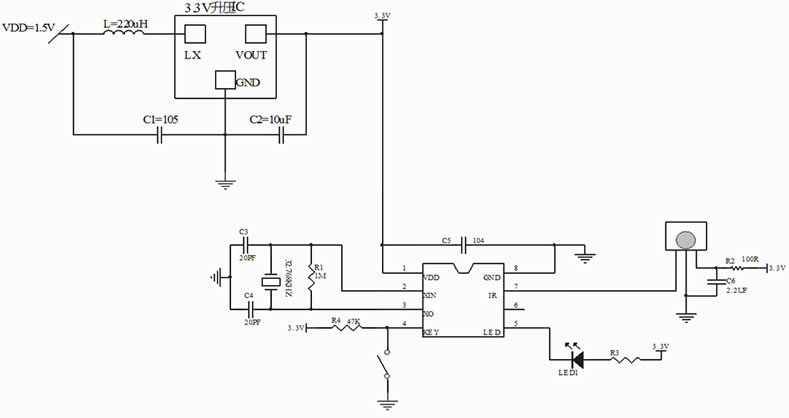

8鍵遙控蠟燭定時IC

一、上電工作，工作電壓DC2.0V-5.0V

遙控器有8個按鍵

遙控器發射：3010遙控器芯片，（用戶碼1F）按鍵如下：

1）ON按鍵：編碼01，按此按鍵開始工作，LED輸出常亮（默認亮度是第4檔,共5檔亮度），此時無定時。

2）OFF按鍵：編碼08：關閉鍵。

3）SL鍵：編碼0C，慢閃，第一次開啟默認是第一檔最大亮度。

4）FL鍵：編碼02，快閃，第一次開啟默認是第一檔最大亮度。

5）+加亮鍵：編碼0B，

按此鍵可以增加亮度，不可減，共5檔，按“加亮”按鍵,輸出亮度依此增加, 加到最亮?xí)r候，再按加亮鍵，不能再提高亮度。

6）—減亮鍵：編碼0A，

按”減亮”按鍵 ,輸出亮度依此減小,減到最暗時候，再按減亮鍵，不能再減小亮度，無論原來在哪個模式下,都可以增減亮度,且不改變模式和定時狀態。

7）8H定時按鍵：編碼21；

8）6H定時按鍵：編碼20；

開啟按ON后再按8H按鍵，則進入8-16亮模式,如果按了SL，再按8H，則只改變時間模式，SL輸出模式不改變。

如果按了8H之后，開始定時，再按其他任何按鍵會延續定時（不改變定時，6H除外），直至定時結束。按8H或6H后再按其他按鍵只改變模式或亮度不改變時間。

按8H鍵后在8H過程中按其他按鍵會有閃爍提示（滅0.5秒OFF檔除外）

在定時待機時候，即16H過程中，按OFF鍵會有閃爍提示后OFF（定時中斷后關閉，）按ON會重新開啟（開啟后無定時），在16H過程中，除了ON和OFF兩個按鍵外，按其他按鍵無效。

 快速測試說明

1．首先將P1.3(第四腳)接地,再接通電源,才能進入測試模式.

2.進入測試模式后,LED閃兩下,內部測試供電紅外線接收管的控制時間是否正常.

3.再閃三下,測試8/6小時使用的32768振蕩是否能夠正常起振,如果不閃三下,則意味著32768沒有正常振蕩.則IC沒有任何反應就是一直維持一個狀態.亮或者滅.

4.閃三下以后遙控器的ON鍵和OFF鍵可以工作,如果32768沒有檢測通過,則進入不了此狀態,則ON,OFF鍵沒有作用.

注意:測試模式下不能進入到正常模式的,必須斷電才可以進入到正常工作模式.
