EC210917-9C841E七鍵遙控定時蠟燭芯片

一、功能說明

供電方式：DC3V(AA*2)一路紅外遙控輸入控制，一路LED輸出。上電工作，蠟燭燈閃法:柔和閃 。有晶振檢測：無晶振或晶振工作不正常時，定時按鍵模式LED無輸出。

上電工作，蠟燭燈閃法:柔和閃 。

遙控功能介紹

OFF鍵：關閉LED和定時。

ON鍵：開啟LED和取消定時。

ON/OFF鍵:按一下開，再按關閉，循環。

4H鍵:4-20小時循環定時模式（提示閃2下再進入功能）。OFF狀態下按此鍵，直接開啟LED并閃2下進入定時模式。

5H鍵：5-19小時循環定時模式（提示閃2下再進入功能）。OFF狀態下按此鍵，直接開啟LED并閃2下進入定時模式。

6H鍵：6-18小時循環定時模式（提示閃2下再進入功能）。OFF狀態下按此鍵，直接開啟LED并閃2下進入定時模式。

8H鍵：8-16小時循環定時模式（提示閃2下再進入功能）。OFF狀態下按此鍵，直接開啟LED并閃2下進入定時模式。

按鍵對應編碼（客戶碼：00FF）

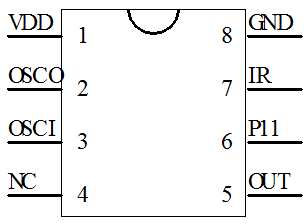

三、封裝腳位圖（SOP-8）

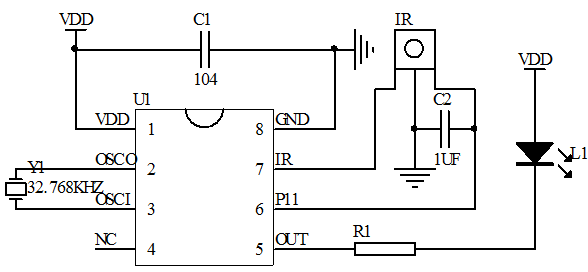

四、電路圖參考

五、封裝尺寸圖（SOP-8）

六、版本說明
