2小時工作22小時停定時IC芯片

來源：麗晶微查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2017-08-29 08:59:55【大中小】

EC150303是一款定時IC芯片，有45分鐘延時，還有多種循環定時模式，產品采用CMOS工藝，自
身功耗低。工作電壓2.4V--5.5V，抗干擾能力強。共有4路LED輸出，其中3路LED 90度漸明漸暗，
1路常亮。有 1路馬達輸出，馬達工作8S停8S循環。

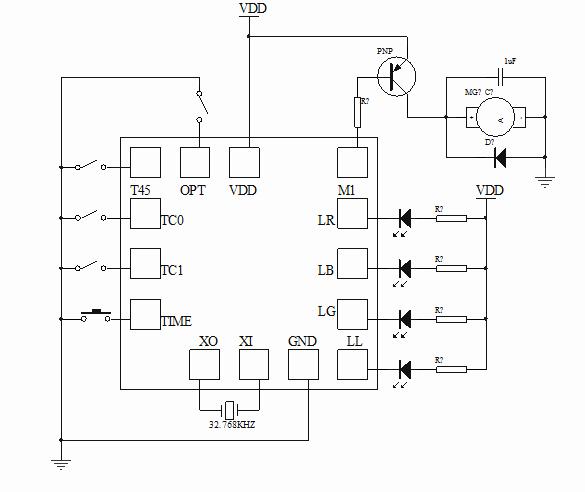

定時IC芯片
當這款定時IC的OPT腳懸空時為不定時模式，此時選擇內部 RC震蕩。當 OPT腳接GND 時是定時
模式，時鐘振蕩選擇外接32.768KHZ晶體震蕩。定時模式由芯片定時選擇腳控制，有一45分鐘延時
功能，此時芯片作為延時IC芯片使用，時間到自動停止工作。其余為24小時循環定時功能，有2小
時-22小時，4小時-20小時，6小時-18小時，8小時-16小時幾種定時模式。循環定時有快速測試功
能，當定時芯片的TIME 腳接地時為快速測試模式，每種定時模式對應的快測模式器不同，方便區分。
