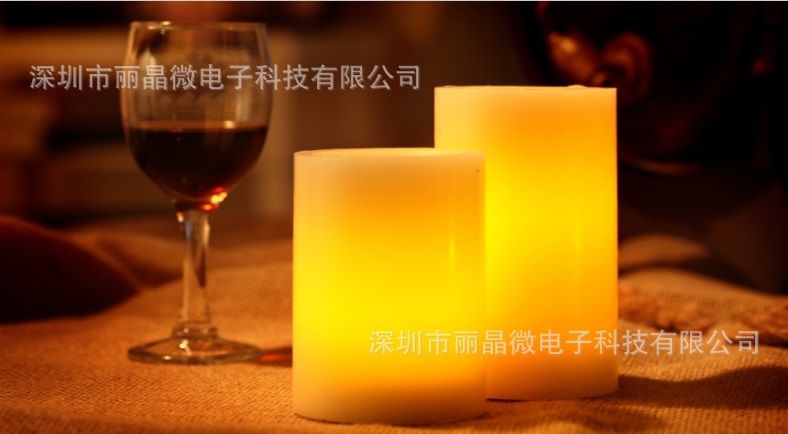

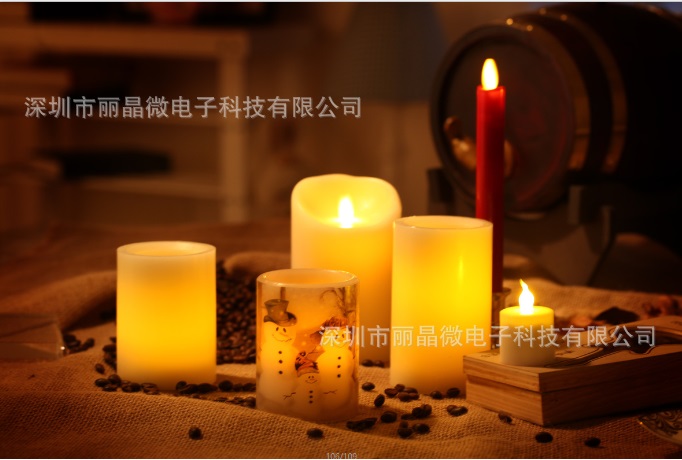

EC360A-01循環定時蠟燭IC，工作電壓2.4-5.5V。8小時ON~ 16小時OFF，就是上電工作8小時后，
進入待機狀態，待機16小時后，再工作8小時…，如此24小時循環工作。）32.768K晶振振蕩,（K1
懸空） 上電一直工作，L1， L2 ，L3，L4，是電子蠟燭燈輸出。L6是電平輸出，常亮指示燈。K2
是ON/OFF模式選擇腳，懸空是正常的上電定時工作模式，接VSS是ON/OFF功能，長按KEY（ON/OFF）
鍵可以進入定時工作。
                                                                   K8-K0為定時時間選擇，K2懸空的情況下是定時模式:
                                                                   8小時ON~ 16小時OFF   (K8接VSS)
                                                                   6小時ON~ 18小時OFF   (K6接VSS)
                                                                   5小時ON~ 19小時OFF   (K5接VSS)
                                                                   4小時ON~ 20小時OFF   (K4接VSS)
                                                                   無定時一直工作       (K0接VSS)
                                                                   24小時循環專用定時IC。

KEY觸發方式 :ON/OFF （只在K2接VSS情況下有效，K2懸空是正常的定時模式）KEY是ON/OFF
功能，定時芯片上電不工作，觸發工作，如果工作過程中觸發KEY鍵,IC會停止工作,除非再次觸發KEY才會
重新工作.此時長按定時IC KEY 3秒進入定時狀態?？焖贉y(cè)試：當TIME接VSS時，進入快速測試模式，工
作方式是1小時閃一次，閃N次后停止，會再閃N次，如此循環。
