觸發按鍵24小時循環定時芯片

來源：麗晶微查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2017-07-24 09:07:29【大中小】

觸發按鍵24小時循環定時芯片，工作電壓2.4-5.5V，有上電工作或不工作選擇模式，當 SW2
接GND時，上電不工作，觸發一下 SW1 ，LED1點亮15 秒后滅，15秒工作中觸發SW1無效， 15秒
結束再次觸發 SW1 時，LED1 再亮15秒滅。當在15秒工作中斷開SW2，不改變TRYME時間，15秒后，
LED閃1下提示后。自動進入SW3當前的定時工作模式，開始循環定時。

當 SW2 斷開時，定時IC上電工作，進入當前定時模式，兩種定時時間由 SW3 選擇，當 SW3
接GND時定時IC芯片 8H ON/16H OFF 工作，當 SW3斷開時IC 6H ON/18H OFF 工作。

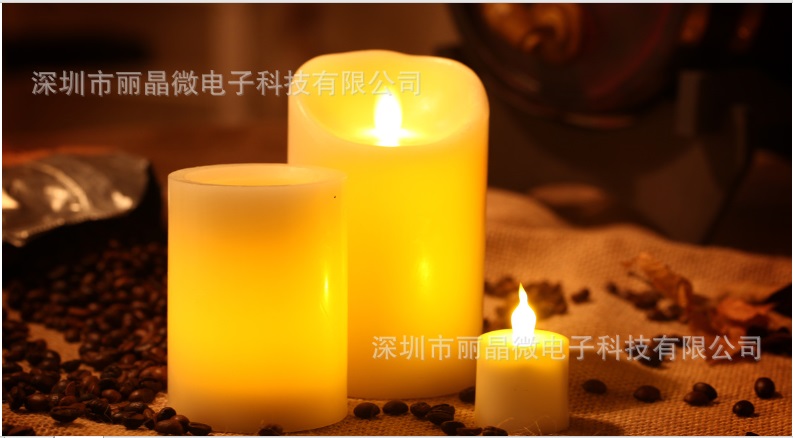

循環定時電子蠟燭IC芯片
在定時工作模式時，觸發定時器芯片SW1開關，IC從當前定時工作模式，跳變?yōu)?4小時的工作
模式（即LED1一直點亮），再次觸發 SW1 開關，關機（即LED1 熄滅）。此時再一次觸發SW1 開
關，進入當前循環定時模式，在定時模式切換到 24 小時工作模式過程中， LED1 閃一次提示模
式已切換，觸發SW1狀態循環。
