單鍵兩路觸摸變色調光IC芯片

來源：麗晶微查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2017-08-14 09:07:40【大中小】

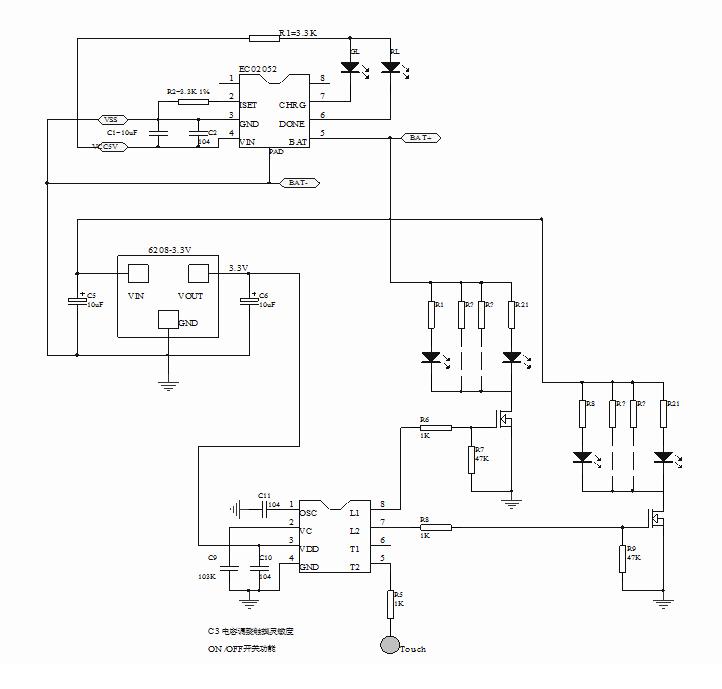

單鍵兩路觸摸變色調光IC芯片，廣范用于觸摸臺燈電路板的生產和LED化妝鏡觸摸線路板的生產。
觸摸芯片的工作電壓2.4-5.5V。觸摸電路板輸入電壓通常采用適配器DC=5V，給3.7V鋰電池充電功
能，充電電流300MA。充電帶有過充過放保護功能，當電壓達到4.2V時自動停止充電，當電壓降低
到2.4V時，自動停止放電。充電有指示燈，充電時一顆燈亮，充滿另一顆燈亮。觸摸調光IC芯片

觸摸IC上電不工作，共有兩路LED燈輸出，一路冷白LED1，一路暖白LED2，初始打開亮度50%。有
一觸摸開關K1控制，短按循環轉換LED工作模式，變換燈光，長按無極調光功能。
                                                                                             短按第1下LED1燈亮。
                                                                                              短按第2下LED2亮，LED1滅。
                                                                                              短按第3下全滅，依次循環。
即冷白--暖白--滅待機。觸摸IC芯片在短按轉換燈光時LED亮度不變。長按按鍵燈光開始無極調光，
長按第1次加亮度，長按第2次減亮度，觸摸循環，最低亮度2%，最高100%。
