兩按鍵3段觸摸調光電路板

來源：麗晶微查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2017-07-19 09:02:11【大中小】

三段觸摸調光電路板，工作電壓DC可在12V以內，給3.7V鋰電池充電功能，充電電流300MA/時。
充電有過充過放保護功能，當電池電壓達到4.2V時自動停止充電，當電壓降低到2.9V時，自動停

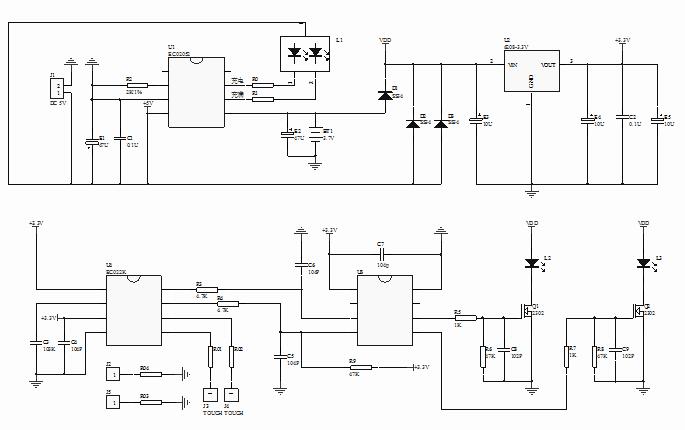

止放電，這款觸摸線路板適用于觸摸臺燈或觸摸LED化妝鏡的生產。觸摸電路板

觸摸電路板上電不工作，共有2路LED輸出，1路接冷白燈，1路接暖白燈，兩個按鍵K1和K2控制
功能。K1：燈光模式轉換鍵，按第1下，冷白燈亮。
                                                                              按第2下，暖白燈亮。
                                                                             按第3下，冷白+暖白燈亮。

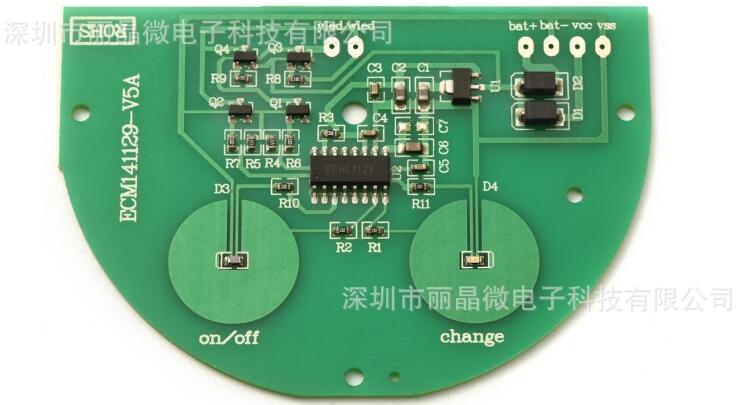

                                                                             按第4下，滅，循環。觸摸臺燈PCBA
OFF狀態下觸摸一下開關鍵，LED初始打開亮度100%，當在某檔亮度時，按K1按鍵不改變當前亮度。
K2：是亮度控制鍵，長按無極調光功能，一次長按減小亮度，一次長按增加亮度。 OFF狀態下，觸
摸調光板的靜態功耗很低，低至10UA。
