智能安全型觸摸開關電路板

來源：麗晶微查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2017-09-15 09:13:35【大中小】

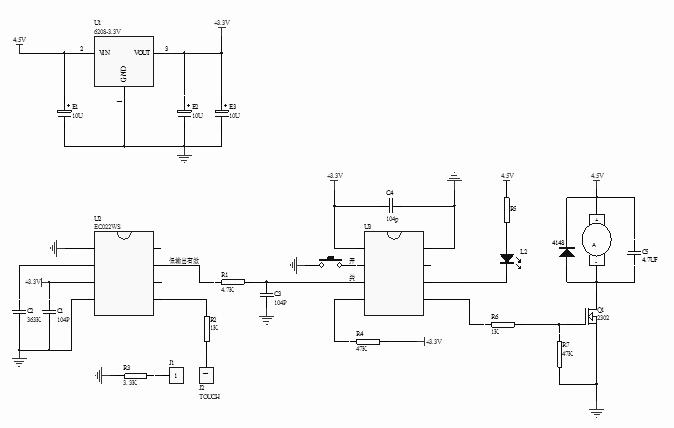

智能安全型觸摸開關電路板，觸摸芯片工作電壓2.4-5.5V，輸入電壓直流可高至30伏，采用穩壓
芯片降壓電路，使觸摸IC工作在合適的電壓范圍內。電路可增加鋰電池充電功能，充電有過充和過放
保護，當充電電壓達到4.3V時自動停止充電，當電壓降低到2.4V時，自動停止放電。觸摸IC芯片

觸摸電路板上電不工作，有一顆觸摸IC芯片觸摸控制一顆主控芯片。工作時一個LED指示燈，指示
工作開啟還是停止。負載是一個馬達，與LED燈同步工作，即同時ON或OFF。有一個輕觸按鍵，只是
ON 功能，按一下開始，馬達常轉，LED 常亮，重復按鍵無效。此時觸摸到觸摸按鍵，全部停止工作，
用作OFF 功能，重復觸摸無效。
