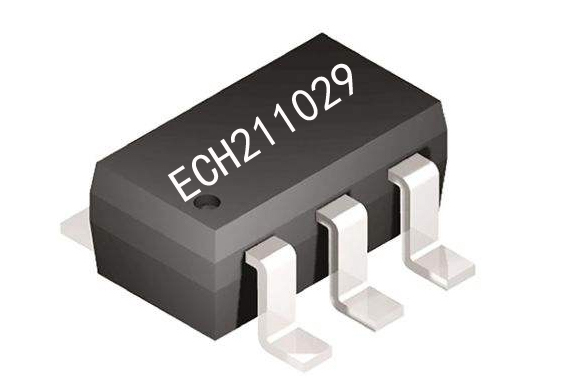

ECH211029-064C-3654定時器芯片是一款專為低功耗場景設計的雙路按鍵控制定時器集成電路，其精巧的SOT23-6封裝與靈活的定時功能，使其成為智能家居、小家電及便攜設備的理想選擇。以下從核心功能、電氣特性、應用場景及設計建議等方面展開詳細解析。

一、核心功能設計

1. 雙模輸出架構

定時芯片采用OUTH（高電平有效）與OUTL（低電平有效）雙路互補輸出設計，支持用戶根據負載特性自由選擇輸出模式。初始狀態下，OUTH默認拉低（0V）、OUTL保持高電平（VDD），確保系統上電時處于安全待機狀態。通過KEY1/KEY2的短按觸發，可分別激活30分鐘/5分鐘定時，輸出電平同步翻轉（OUTH=1，OUTL=0），計時結束后自動恢復初始狀態。若需中途終止定時，再次短按按鍵即可立即翻轉輸出信號。

2. 智能按鍵邏輯

按鍵輸入采用消抖技術，短按（<500ms）即可可靠觸發。KEY1與KEY2獨立控制不同定時時長，用戶可通過硬件布線實現功能定制——例如將KEY2設置為設備快速預熱模式（5分鐘），KEY1作為完整工作周期（30分鐘）。芯片內部集成非易失性存儲器，意外斷電后仍能保持當前計時狀態。

二、電氣性能深度解析

寬電壓適應性：2.4-5V工作電壓范圍兼容鋰電池（3.7V）與干電池（3V×2）供電系統，靜態電流低至10μA，顯著延長電池壽命。

驅動能力優化：OUTL支持30mA灌電流，可直接驅動繼電器或LED陣列；OUTH提供10mA拉電流，適合控制MOSFET柵極。對于大功率負載（如電機），建議外接S8050三極管（OUTL驅動）或SI2302 MOS管（OUTH驅動）進行擴流。

溫度穩定性：工業級溫度范圍（-10℃~70℃）確保在廚房電器、戶外設備等環境中可靠運行，封裝散熱設計通過JEDEC JESD51-7標準認證。

三、典型應用方案

1. 廚房定時器

將KEY1/KEY2連接輕觸開關并標注時間標簽，OUTH驅動蜂鳴器，OUTL控制LCD背光。用戶按下KEY2啟動5分鐘煮蛋定時，結束時蜂鳴報警且背光閃爍提示。

2. 智能插座節能控制

配合ESP8266 WiFi模塊，通過KEY1觸發30分鐘延時斷電。OUTL連接繼電器控制220V通斷，靜態功耗僅0.05mW，遠超傳統機械定時器的能效表現。

3. 車載設備管理

利用定時器芯片的寬壓特性，在12V車載系統中通過LDO降壓至5V供電。KEY2作為5分鐘車窗除霧定時，OUTH信號經光耦隔離后控制PTC加熱片。

四、設計注意事項

1. PCB布局建議

電源引腳需布置0.1μF陶瓷電容（靠近VDD/GND）以抑制高頻噪聲

按鍵信號線建議串聯100Ω電阻并并聯100pF電容防ESD

大電流負載走線寬度≥0.5mm（1oz銅厚）

2. 可靠性增強技巧

高溫環境（>60℃）下，建議在OUTL外接肖特基二極管（如1N5819）防止反電動勢沖擊

長按鍵線（>10cm）時，采用雙絞線布線降低電磁干擾

3. 軟件邏輯擴展

雖然延時開關芯片為純硬件設計，但可通過MCU配合實現高級功能：例如用GPIO模擬按鍵信號實現遠程控制，或通過ADC監測OUTH電平狀態獲取定時剩余時間。

五、競品對比優勢

相較于傳統555定時電路，ECH211029-064C-3654在集成度與功耗表現上具有顯著優勢：

體積縮小80%（SOT23-6 vs DIP-8）

靜態功耗降低95%（10μA vs 200μA）

?內置精準RC振蕩器，計時誤差<±1%（全溫度范圍）

該定時芯片目前已通過ROHS2.0認證，性價比顯著高于同類ASIC方案。開發套件包含SCH/PCB參考設計文件，可縮短至少2周的產品開發周期。
