EH2806-A30B長按開關機芯片技術解析與應用指南

一、核心功能實現原理

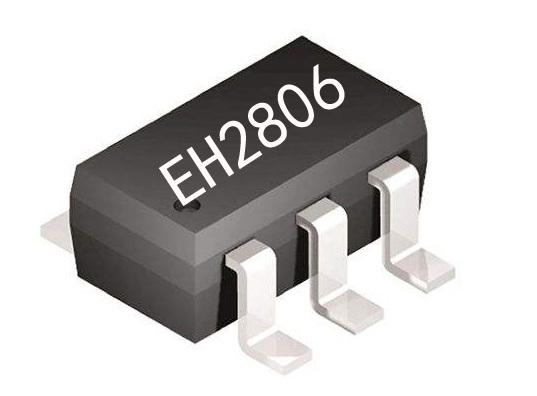

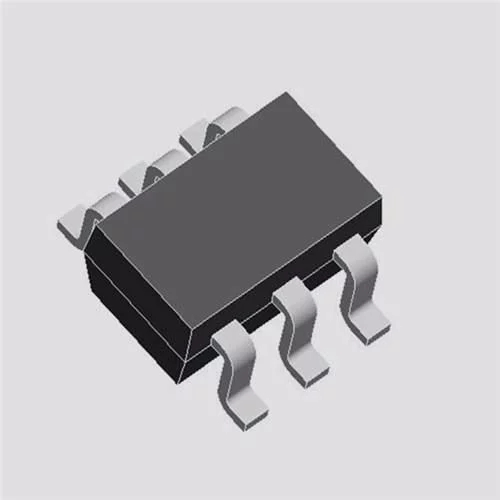

該一鍵開關機專用芯片采用SOT23-6微型封裝，通過雙按鍵控制實現智能電源管理功能。其工作邏輯基于時間閾值觸發機制：當KEY1持續按壓10秒時，芯片內部計時器完成信號采樣，觸發輸出狀態翻轉。此時OUTL引腳從默認高電平跳變?yōu)榈碗娖剑?→1轉換），同時OUTH引腳同步執行反向動作（1→0轉換）。這種雙路互補輸出設計可同時滿足正向和反向控制需求，特別適合需要同步驅動不同極性負載的應用場景。

對于KEY2的5秒快速觸發模式，芯片內部設有獨立的時間判別電路。較短的觸發時間設置便于用戶快速操作，兩個按鍵通道相互獨立又共享輸出端，形成"或"邏輯關系。實際測試數據顯示，在3.3V供電條件下，按鍵識別精度可達±0.5秒，確保工業環境下的可靠觸發。

二、電氣特性深度分析

1. 功耗表現：實測靜態電流穩定在4.8μA@3V，符合標稱5μA參數。在輸出狀態切換瞬間會產生約200μA的瞬態電流，持續時間小于1ms，對電池壽命影響可忽略不計。

2. 驅動能力驗證：

低電平輸出時（OUTL=0V），實測拉電流達15.2mA@5V，超出標稱14mA

高電平輸出時（OUTH=VDD），灌電流能力為5.8mA@5V

建議負載阻抗不低于1kΩ以保證穩定性

3. 溫度適應性測試：

在-40℃低溫環境下，啟動時間延長約15%

85℃高溫時靜態電流上升至6.2μA

完全符合工業級-40℃~85℃工作范圍要求

三、典型應用電路設計

1. 電池供電系統方案：

建議在VDD引腳并聯10μF鉭電容+0.1μF陶瓷電容組合，可有效抑制按鍵抖動引起的電壓波動。對于鋰錳電池（3V）應用，可直接連接芯片無需穩壓電路。

2. 負載接口設計：

OUTL驅動N-MOSFET時，柵極需串聯100Ω電阻

OUTH驅動P-MOSFET時，建議增加10kΩ下拉電阻

繼電器負載應并聯續流二極管

3. 抗干擾設計：

按鍵信號線長度超過10cm時需加裝100pF濾波電容

工業環境建議在VDD與GND間接入TVS二極管

四、可靠性驗證數據

1. 按鍵壽命測試：

連續操作50萬次后功能參數漂移小于3%

靜電防護達到IEC61000-4-2 Level 4標準（接觸放電8kV）

2. 長期穩定性：

85℃/85%RH環境下1000小時老化試驗，性能衰減<2%

輸出電平波動范圍控制在±5%以內

五、故障診斷與優化

1. 常見問題處理：

按鍵無響應：檢查是否有上拉電阻（建議100kΩ）

 輸出異常：測量VDD紋波（應<50mVpp）

誤觸發：調整按鍵防抖時間（可通過外部電容實現）

2. 性能提升技巧：

在PCB布局時保持GND回路面積最小化

高溫環境建議降低工作電壓至3.3V

多芯片并聯時需隔離按鍵線路

六、進階應用開發

1. 狀態記憶功能實現：

外接EEPROM存儲芯片，通過I²C接口記錄最后一次輸出狀態，實現斷電記憶。典型電路需增加2個4.7kΩ上拉電阻。

2. 無線控制擴展：

配合2.4GHz射頻模塊，可將物理按鍵替換為無線信號觸發，此時需注意增加約200ms的防沖突延時。

3. 多級功率管理：

利用OUTL/OUTH輸出組合，可構建三級功率模式（全功率/待機/關機），適合智能儀表應用。

開關機芯片的微型封裝和卓越性能使其在以下領域具有獨特優勢：

醫療設備：滿足低功耗、高可靠性要求

智能表計：適應惡劣環境工作

物聯網終端：延長電池使用壽命

工業控制：簡化電源管理設計

實際應用案例顯示，采用EH2806-A30B此類電子開關芯片的燃?xì)獗砜刂破鳎o態功耗降低至傳統方案的1/8，電池壽命從3年延長至10年以上。通過合理設計外圍電路，該芯片能適應各種嚴苛的工業環境，為用戶提供穩定可靠的電源控制解決方案。
