ECJ231085-242B-2E61兩模式燈串芯片是一款專為L(zhǎng)ED燈串設計的高效低功耗驅動芯片，采用SOP-8封裝，廣泛應用于節日裝飾、家居照明等場景。該芯片以其簡潔的控制邏輯、穩定的電氣性能和靈活的供電方式，成為L(zhǎng)ED燈串市場的熱門選擇。以下從功能特性、電氣參數、應用場景及設計要點等方面展開詳細解析。

一、核心功能與操作邏輯 該芯片支持雙模式切換，通過輕觸按鍵實現循環控制： 1. 上電默認模式：接通電源后，OUT1和OUT2輸出白燈常亮，適用于基礎照明需求。

2. 短按切換模式：首次短按按鍵切換為紅燈全亮模式，二次短按關閉所有輸出，第三次短按則重新進入白燈模式，形成閉環控制。

3. 四路推挽輸出：OUT1和OUT2各配置兩路并聯輸出，可驅動多顆LED燈珠，確保亮度均勻性。

供電采用2節AA干電池（3.0V DC），兼容2.2V-5V寬電壓范圍，即使電池電量衰減仍能穩定工作。其靜態電流僅5μA，大幅延長電池壽命，適合長期戶外使用。

二、電氣性能深度分析 在標準測試條件（VDD=5.0V，TA=25℃）下，芯片的關鍵參數表現如下：

功耗控制：工作電流0.6mA，驅動效率優于同類產品。20mA低電平輸出能力可直接驅動高亮度LED，而14mA高電平輸出滿足共陽接法需求。

環境適應性：工作溫度覆蓋-10℃至+65℃，存儲溫度支持-20℃至+100℃，適用于四季分明的地區。

可靠性設計：內置過壓保護電路，避免因電壓波動導致芯片損壞，同時輸出端具備短路保護功能。

三、典型應用與設計優化

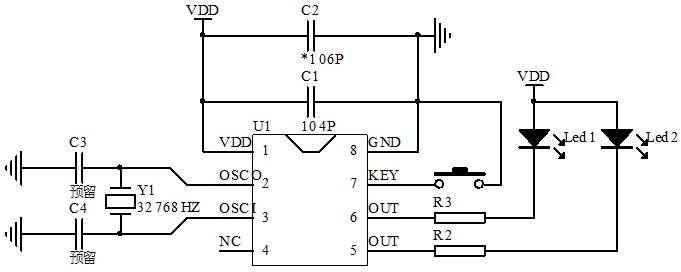

1. 燈串控制芯片方案設計：每路輸出建議串聯3-5顆LED（VF≈2.0V），搭配限流電阻（如51Ω）防止過流。 - 若需擴展燈串長度，可采用多芯片級聯，通過按鍵同步控制實現整體模式切換。

2. PCB布局建議： 電源輸入端需就近布置0.1μF去耦電容，降低高頻噪聲干擾。 - 按鍵信號線應遠離高頻輸出走線，避免誤觸發。

3. 節能場景應用：憑借超低靜態電流，該芯片特別適合太陽能供電的庭院燈串。搭配光敏傳感器可實現自動晝夜模式切換，進一步降低能耗。

四、市場優勢與競品對比 相較于傳統方案，ECJ231085-242B-2E61具備三大優勢：

1. 集成度高：省去外部振蕩電路，減少BOM成本。

2. 模式記憶：部分競品斷電后需重新切換模式，而該芯片在電壓波動時能保持當前狀態。

3. 驅動靈活：支持共陰/共陽兩種LED布局，適配不同燈串結構。

據實測數據，在相同亮度下，使用該芯片的燈串續航時間比PWM調光方案延長約30%。

五、常見問題解決方案

1. 按鍵響應異常：檢查按鍵是否接觸不良，建議采用5mm×5mm貼片輕觸開關，并確保按鍵引腳與芯片連接阻抗小于10Ω。

2. LED閃爍不穩定：通常為電源內阻過大導致，可并聯220μF電解電容改善瞬態響應。

3. 低溫啟動困難：在-10℃環境下，建議選用鋰鐵電池（如ER14505）替代堿性電池，其低溫放電特性更優。

隨著智能照明需求增長，該電子切換開關芯片可通過外接MCU擴展為多模式控制系統，例如加入呼吸燈效或音樂同步功能。未來迭代版本有望集成無線控制模塊，進一步提升場景適用性。當前型號已在多家主流燈飾廠商量產，市場反饋顯示其故障率低于0.5%，是低成本高可靠性設計的典范。
