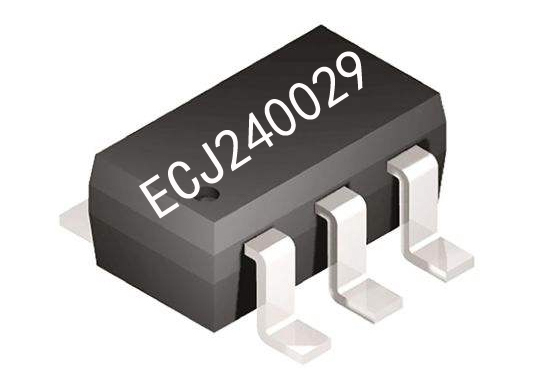

?ECJ240029-BF8937是一款采用SOT23-6封裝的智能控制電子切換開關芯片，其核心功能是通過單按鍵實現三路信號的高效切換。該芯片在5V直流供電環境下，以0.5mA的低功耗運行，支持2.2-5V寬電壓輸入，工作溫度范圍覆蓋-10℃至70℃的工業級標準，特別適合嵌入式控制系統、智能家居設備和小型自動化裝置的應用場景。

上電初始化時，多路電子切換開關芯片自動進入預設狀態：OUT3端口輸出高電平（3.3V/5V TTL），此時OUT1和OUT2保持低電平。這種設計確保了設備啟動時的安全狀態，避免誤觸發風險。當用戶短按按鍵時，芯片按照特定邏輯序列切換輸出模式：首次觸發使OUT1輸出高電平，二次觸發切換至OUT2高電平輸出，第三次觸發則進入動態模式——OUT1與OUT2以1秒為周期交替輸出高電平，形成脈沖信號對。第四次觸發將系統重置回初始狀態，OUT3重新獲得高電平控制權。

該芯片的智能休眠機制是其技術亮點之一。當最后一次按鍵操作60秒后無新觸發，系統自動復位至OUT3高電平輸出的待機狀態，同時關閉OUT1/OUT2的輸出。這種電源管理特性可降低整體系統能耗，對于電池供電設備尤為重要。實測數據顯示，在5V工作電壓下，芯片高電平驅動能力達11mA（VOL≤0.4V），低電平驅動能力13mA（VOH≥4.6V），足以直接驅動LED指示燈或作為邏輯控制信號。

從硬件設計角度看，SOT23-6封裝僅占用2.9mm×2.8mm的PCB空間，配合外圍電路僅需0.1μF的去耦電容即可穩定工作。工程師在布局時需注意：按鍵輸入端口應配置10kΩ上拉電阻，輸出端若驅動感性負載需增加續流二極管。芯片的快速響應特性使按鍵檢測延遲小于5ms，消除了機械按鍵的抖動干擾。

在工業控制領域，該自鎖切換開關芯片可靈活應用于多工位設備切換、測試儀器通道選擇等場景。例如在自動化生產線中，通過OUT1/OUT2交替輸出模式可控制雙電磁閥的交替動作；OUT3的待機高電平特性適合作為設備安全鎖存信號。消費電子領域則常見于智能燈具的多檔調光控制，或小型家電的功能循環切換。

與同類產品相比，ECJ240029-BF8937電子切換開關芯片的優勢體現在三個方面：首先是狀態記憶功能，意外斷電后重新上電仍保持OUT3的安全輸出；其次是寬電壓適應性，2.2V即可啟動的特性使其兼容鋰電池供電系統；最后是優化的ESD防護設計，人體模型靜電測試可達±8kV，顯著提升戶外設備的可靠性。

開發者在應用時需注意時序匹配問題。當多路開關控制芯片處于OUT1/OUT2交替輸出模式時，若需同步其他數字電路，建議利用OUT3的下降沿作為同步信號。對于需要延長自動復位時間的特殊應用，可在按鍵輸入端并聯22μF電容，此時休眠延時會相應增加至約120秒。
