電位器的使用

電位器上會有一個接觸劃片，用來改變電阻的阻值。最簡單的電位器結構就如圖1-1所示，電位器有三個引腳A、B、C，AC腳的阻值是固定的，滑動劃片P，可以改變BC和BA的阻值，這就是電位器的基本結構。當然，也有一些特殊的，復雜一點的電位器，如圖1-2所示，這種是精密的多圈電位器，通過齒輪傳動改變劃片的位置，只是把移動的位置變得更加準確，但基本原理還是通過劃片來改變電阻的阻值。

圖1-1圖1-2

那么問題來了，既然是劃片移動改變阻值，最容易出故障的地方就是劃片了，用久了或者受到震動等因素，劃片很容易就會接觸不良。在這個項目里，共有5個電位器，我在調試時就遇到了一個見鬼的問題，當時我把所以參數都調好了，就去廁所放松放松~然后回來同事就說參數不對。當時我就斬釘截鐵地告訴他不可能，結果呢打臉啊，這參數真不對，我整個人都蒙完了，感覺蹲了個廁所，全世界都不對勁了。我一直以為是我哪里出了問題，記憶錯亂了吧，這件事就放一邊了。直到產品到了客戶手上，不穩定因素出現了，產品無規則地出現罷工現象，返回維修時，碰到電位器的時候，終于發現了這個問題。

總結得出：

一：在研發過程可以使用電位器，但是產品定型批量生產時盡可能地取消電位器。

二：使用高品質的電位器。

三：在使用電位器時進行失效分析。

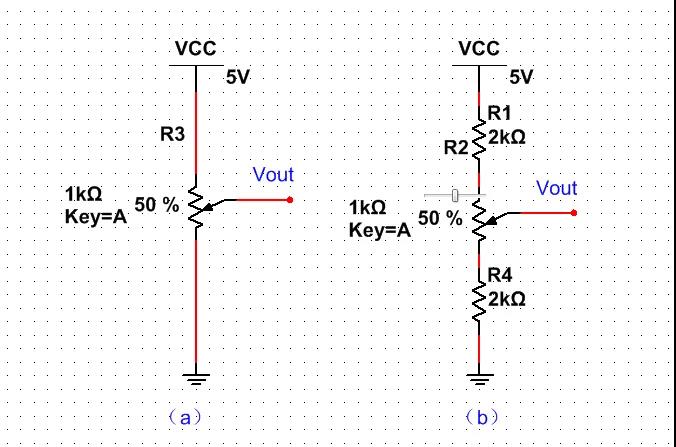

這里對第三點進行說明，什么是失效分析？就是分析電位器出現故障后會出現什么樣的現象，并在設計時避免它。比如圖2-1所示，假如要在Vout得到2~3V的電壓輸出，a、b圖都能夠滿足條件，但是a圖有個弊端，這個電位器的調節范圍是0~5V，如果調節電位器不合理時會出現超出后級電路所需的2~3V，從而可能導致后級電路燒毀。而b圖則不存在這個問題。

圖2-1

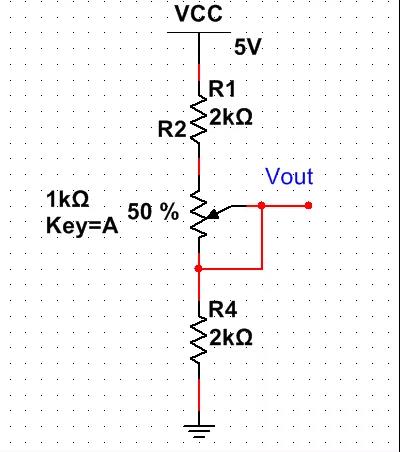

圖2-1這兩個圖還存在一個共同的弊端，那就是當劃片出現接觸不良時，Vout相當于高阻態，后級電路得到一個未知數，引起未知的現象。這時候把電路改為圖2-2，當劃片斷開時時，Vout會輸出2V，這時，電位器失效后的情況都掌握在我們手中，還怕它會亂來嗎？

圖2-2

以上是電路結構上的用法，當選擇具體的電位器時還需要考慮它的參數，比如標稱值、額定功率、分辨率、噪聲、溫度系數等。參數的考慮需要按使用環境的實際情況而考慮，特別是在額定功率上，使用時注意流過電位器的電流，不能超出額定功率，在高溫場合則要考慮溫度系數，不同的溫度對阻值的影響。在信號要求高的場合則要考慮噪聲，電位器的觸點會有固定的接觸噪聲，移動時也會產生噪聲，電流經過同樣也會產生熱噪聲，這些噪聲都會對原本的信號產生干擾，甚至對電位器觸點也有影響。
