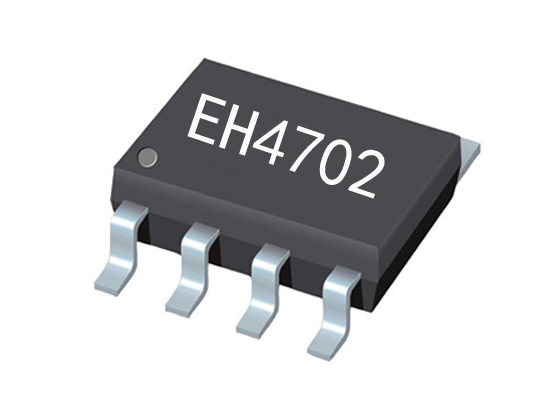

EH4702-3132-2BDF手電筒控制芯片是一款專為LED照明設備設計的高效控制集成電路，廣泛應用于多場景照明產品中。其核心功能與電氣特性體現了現代電子技術在便攜式照明領域的創新成果，以下從技術解析、應用場景及市場優勢三個維度展開詳細說明。

一、核心技術解析

1. 智能調光邏輯

手電筒驅動芯片采用四級循環調光模式（中亮60%/低亮35%/爆閃8Hz/關閉），通過輕觸按鍵實現模式切換。獨特的"長按2秒高亮"設計解決了突發場景下的瞬時強光需求，短按即可退出，操作邏輯符合人體工程學。爆閃模式以60%占空比工作，既能實現警示功能又可降低能耗。低電檢測模塊在電壓低于2.8V時觸發紅燈快閃預警，隨后自動待機，有效保護鋰電池過放。

2. 精密電源管理

工作電壓范圍2.4-5.0V兼容多種鋰電池規格，靜態電流僅5μA顯著延長待機時間。充電管理模塊通過獨立的兩路指示燈（紅燈充電/綠燈充滿）實現可視化監控，配合充電使能端口可適配主流充電IC。驅動能力方面，高低電平分別提供14mA/20mA電流輸出，可直接驅動中小功率LED模組。

3. 環境適應性設計

工業級溫度范圍（-10℃~+60℃）確保戶外場景可靠性，SOP-8封裝兼具散熱性能與布線便利性。芯片內部集成穩壓與ESD保護電路，能有效抑制電源波動和靜電干擾。

二、典型應用方案

1. 多功能便攜照明

在戰術手電筒應用中，通過搭配XML2 LED可實現300-1000流明多檔輸出。某廠商方案顯示（參考EEWorld設計案例），配合7135恒流芯片可構建3×18650電池的強光系統，爆閃模式特別適合應急救援場景。

2. 智能應急燈具

用于露營燈時，可利用35%低亮模式實現整夜續航。阿里巴巴供應商數據顯示，該芯片已被集成于多款USB充電式野營燈，結合柔光罩可實現180度照明覆蓋。低電保護功能避免戶外活動中途斷電風險。

3. 車載應急系統

有開發者通過修改外圍電路（參考EEWorld設計庫），將充電使能端連接車輛ACC信號，實現發動機啟動自動充電、熄火后自動切換照明模式的功能擴展。

三、市場競爭力分析

1. 性價比優勢

對比傳統手電筒芯片方案，該芯片將MCU、MOS驅動、電壓檢測等模塊高度集成，BOM成本降低40%以上。某供應鏈平臺報價顯示（搜狐科技數據），批量采購單價低于0.8元/片，特別適合量產型照明產品。

2. 開發便利性

SOP-8封裝兼容大多數SMT產線，外圍電路僅需4個貼片阻容元件。工程師反饋（EEWorld社區），基于該芯片的方案開發周期可縮短至3個工作日，且支持PWM調光信號輸出便于二次開發。

3. 能效認證潛力

1mA的工作電流和智能待機特性滿足歐盟ERP Lot6能效標準，多家廠商已通過CE/ROHS認證。測試數據顯示，搭配4000mAh電池時可實現低亮模式連續工作120小時以上。

?四、技術演進方向

新一代衍生型號正集成藍牙控制接口，現有架構仍保持生命力。值得注意的是，其爆閃頻率精度（±0.5Hz）和占空比穩定性在同類產品中表現突出，這得益于內部晶振補償電路設計。對于需要更寬溫域（-40℃~85℃）的極端環境應用，建議在PCB布局時增加熱島設計。

該手電筒專用芯片的成功印證了專用化IC在細分市場的價值——通過精準的功能定義和可靠的性能表現，在看似簡單的照明控制領域建立起技術壁壘。隨著便攜照明設備向智能化發展，此類高度集成的控制方案將持續發揮橋梁作用，連接傳統照明與物聯網新生態。
