什么是假負載

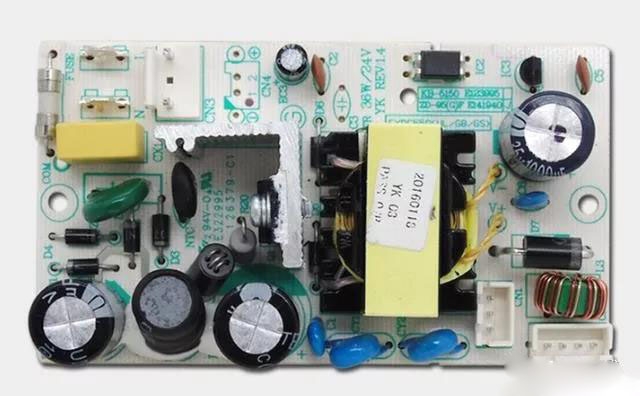

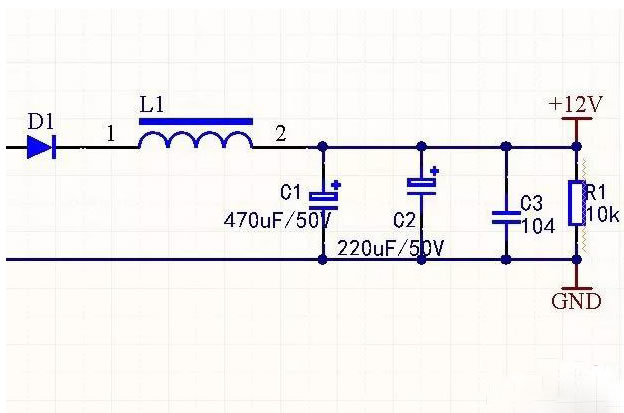

現在的開關電源發展的越來越成熟，開關電源它是通過開關管的導通時間來控制輸出電壓大小以及穩定輸出，你也可以理解為類似于PWM調節電壓大小一樣的道理，高低占空比的大小決定著電壓的大小，但是我們經常會發現有時候開關電源的電壓會偏高，特別是在空載的時候，但是在輸出并聯一個電阻之后電壓立即拉下來了，達到穩定值，其實這個電阻類似于負載的作用，能夠使電壓輸出穩定，有時候我們經常稱之為“假負載”，這個阻值一般是10K左右。

那么什么是“假負載”？說它假，那是因?yàn)樗皇俏覀冋嬲玫呢?fù)載，它一般接在輸出電路兩端，能夠承受一定的功率同時又能滿足電路設計要求的負載，不能太大也不能太小，要不然會增加額外的功耗，在空載時由于輸出電壓不穩定，接入假負載能夠使電源穩定，這個假負載除了有負載作用同時還兼有泄放電阻的作用，在斷電時候把殘留的電放掉。

假負載在開關電源應用很重要，利用假負載可以判斷是電源問題還是負載問題，在電壓輸出端接入假負載后通過測量兩端電壓大小來判斷開關電源工作是否正常，這個負載可以是阻性負載、感性負載或者容性負載，不同的電路輸出要根據實際情況接入相應的特性負載，我們經常用到的是阻性負載。但是在一些維修店里面我們經?？吹叫蘩砣藛T用一個燈泡來做負載，這是因?yàn)闊襞菀部梢哉J(rèn)為是阻性負載，但是燈泡會隨著溫度的變化阻值也會有所變化。值得注意的是，對于有些開關電源在維修的時候不適宜斷開負載而接入假負載，例如對于有些輔助激勵的串聯開關電源等。
