EC340EGB定時器芯片作為一款專為延時控制設計的集成電路，以其精準的定時能力和靈活的配置選項，在智能家居、工業自動化、安防系統等領域展現出廣泛的應用潛力。該芯片采用先進的CMOS制造工藝，提供SOT23-6和SOP-8兩種緊湊型封裝，兼具低功耗特性與優異的抗干擾性能，特別適合對空間和能效要求嚴苛的應用場景。

一、核心功能與典型應用場景

1. 可編程定時范圍

EC340EGB定時芯片的定時能力覆蓋7秒至700小時的超寬區間，通過外部電阻即可調節定時時長。這種設計允許工程師根據具體需求靈活配置，例如：

智能照明系統中，設置30分鐘延時關閉功能；

工業設備中，實現2小時自動停機保護；

安防領域，配置10秒延遲觸發報警電路。

2. 智能觸發機制

芯片采用"上電不計時，按鍵觸發啟動"的工作邏輯，Out引腳初始輸出高電平，觸發后轉為低電平并在定時結束時恢復高電平。這種設計有效避免了誤觸發，特別適合需要人工確認的場景，如：

家用照明燈具的啟動控制；

醫療設備的延時操作保護；

消費類電子玩具的工作時間。

3. 多重倍率選擇

支持8-512倍的時間擴展功能，用戶可通過配置引腳選擇不同倍率，實現同一電阻值下的多檔定時。例如采用100kΩ電阻時：

8倍模式下定時約15分鐘；

512倍模式下可延長至16小時。

二、電氣特性深度解析

1. 寬電壓適應能力

2.2V-5V的工作電壓范圍使芯片能兼容多種電源環境，包括：

3V紐扣電池供電的便攜設備；

5V USB接口的智能硬件；

工業領域的4-20mA電流環系統。

2. 卓越的能效表現

工作電流僅100μA，相當于普通MCU的1/50；

靜態電流低至3μA，極大延長電池供電設備的待機時間；

30mA LED驅動能力可直接控制中小功率負載，可以外加三極管或者MOS管驅動；

3. 環境適應性

10℃至+60℃的工作溫度范圍覆蓋絕大多數室內應用場景，配合CMOS工藝的抗干擾特性，可在以下環境中穩定運行：

普通消費類電子產品；

三、典型應用電路設計指南

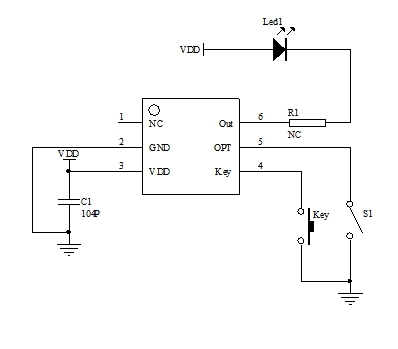

1. 基礎延時電路

建議采用1%精度的金屬膜電阻，定時電容選擇鉭電容或陶瓷電容以保障穩定性。典型配置：

定時1小時：R=1MΩ，C=10μF，倍率選擇64x；

定時1周：R=2.2MΩ，C=22μF，倍率選擇512x。

2. 抗干擾設計要點

VDD引腳需就近布置0.1μF去耦電容；

長距離信號線建議串聯100Ω電阻；

高干擾環境可在GND引腳添加磁珠濾波。

3. 擴展應用方案

搭配MOS管可驅動更高功率負載，例如：

通過IRLML6402 P-MOS控制12V/2A水泵；

使用SI2302 N-MOS管理5V繼電器模塊。

四、選型對比與市場定位**

相較于傳統定時器芯片相比，EC340EGB在以下方面具有明顯優勢：

定時精度提升5倍以上（±2% vs ±10%）；

功耗降低兩個數量級；

支持更寬的電壓范圍和溫度區間。

在同類延時芯片中，EC340EGB以"按鍵觸發鎖定"功能形成差異化競爭力，有效防止工業現場因振動導致的誤觸發問題。其700小時超長定時能力也填補了中低端定時器市場的空白。

五、開發注意事項**

1. 定時電阻建議取值10kΩ-10MΩ，超出范圍可能導致定時不準；

2. 觸發按鍵需增加硬件消抖電路，或軟件防抖處理；

3. 長時間定時應用建議定期校準，溫度每變化10℃可能引入1%偏差；

4. 輸出端驅動感性負載時，必須并聯續流二極管。

隨著電子產品的升級，EC340EGB上電延時開關芯片這類高可靠性定時芯片的需求持續增長。其設計靈活性允許開發者通過簡單的外圍電路改造，快速實現從消費電子的各種延時功能，成為現代電子系統中不可或缺的基礎元件。
