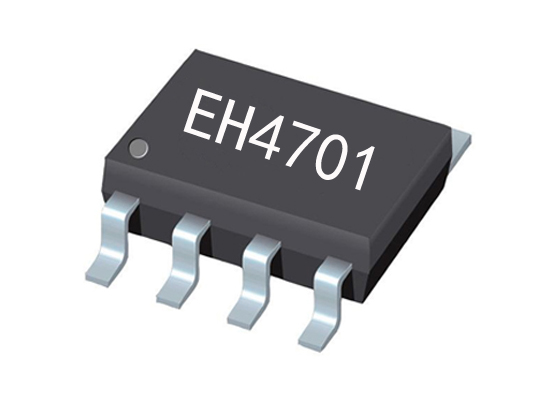

EH4701-9DC0-553D是一款專為定時延時開關應用設計的低功耗5秒定時芯片，采用SOP-8封裝，具有高集成度和穩定性，適用于各類電子產品中的定時控制場景。以下從功能特性、電氣參數、應用場景及設計注意事項等方面展開詳細說明。

一、核心功能與工作原理

1. 控制邏輯

觸發方式：該延時芯片單路按鍵輸入（高/低電平觸發可選），支持機械按鍵或觸摸信號輸入。觸發后，兩路輸出信號（OUT1和OUT2）同步動作：OUT1拉低至0V，OUT2拉高至VDD，持續5秒后自動復位（OUT1恢復高電平，OUT2恢復低電平）。

中途重觸發：若在5秒計時期間再次觸發按鍵，計時器將重新開始5秒計數，確保靈活控制。

2. 電源管理

寬電壓支持（DC 2.2V-5.0V），兼容鋰電池（3.7V）或紐扣電池（3V）供電。

超低靜態電流（5μA）顯著延長電池壽命，工作電流僅1mA（@3V），適合低功耗設備。

二、電氣參數詳解

1. 基本性能

驅動能力：OUT1低電平輸出電流8mA-15mA（可直接驅動LED或小型繼電器），若需更大負載，可通過外接三極管或MOS管擴展。

環境適應性：工作溫度范圍-20℃至+85℃，滿足工業級應用需求；儲存溫度同工作溫度，確保長期穩定性。

2. 時序特性

定時精度由內部RC振蕩器決定，典型誤差±5%（全溫度范圍內），若需更高精度，建議外接晶振。

三、典型應用場景

1. 家用電子設備

自動照明控制：如櫥柜燈、夜燈，觸發后點亮5秒自動關閉。

節能開關：配合紅外傳感器，實現無人自動斷電功能。

2. 工業控制

設備延時斷電：防止電機或泵類頻繁啟停，延長設備壽命。

安全互鎖：兩路反向輸出可用于互鎖電路，確保高低電平信號嚴格同步。

3. 消費電子產品

玩具定時功能：按壓后啟動5秒動作周期，如發光或振動效果。

便攜設備喚醒：低功耗特性適合藍牙標簽等電池供電設備。

四、設計優化與注意事項

1. PCB布局建議

電源引腳就近放置0.1μF去耦電容，降低噪聲干擾。

按鍵輸入線需加10kΩ上拉/下拉電阻，避免浮空狀態導致誤觸發。

2. 可靠性增強

若環境存在強電磁干擾，可在按鍵輸入端并聯100pF電容濾波。

驅動感性負載（如繼電器）時，OUT1/OUT2應串聯二極管抑制反電動勢。

3. 擴展應用

多級定時：通過級聯多個EH4701芯片，可實現更長定時周期（如觸發后依次激活5秒、10秒階段）。

與MCU配合：將OUT2連接至單片機中斷引腳，實現定時結束后的程序響應。

五、競品對比與優勢

相較于傳統定時芯片電路，EH4701-9DC0-553D具備顯著優勢：

集成度高：無需外接電阻電容即可實現精確5秒定時，減少BOM成本。

功耗更低：靜態電流僅為555電路的1/1000，電池壽命提升百倍。

體積小巧：SOP-8封裝占板面積不足5mm²，適合空間受限設計。

?結語

EH4701-9DC0-553D憑借其精準定時、超低功耗和靈活的重觸發特性，成為小功率延時控制領域的理想選擇。設計者可根據具體需求，通過外圍電路擴展其驅動能力或功能組合，進一步拓展應用邊界。在智能家居、工業自動化及便攜設備中，該芯片將持續發揮高效可靠的性能優勢。
